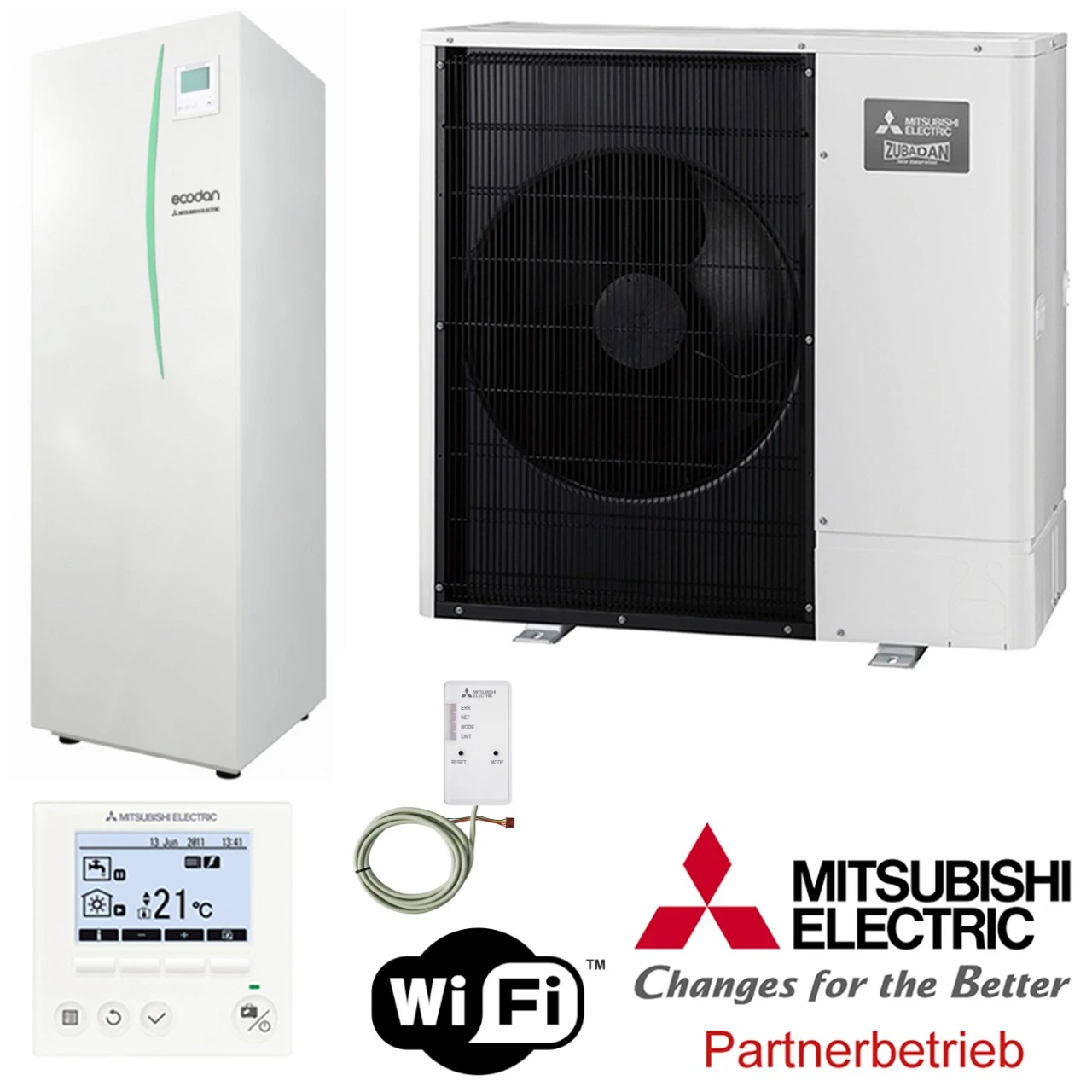

Mitsubishi Zubadan 12 KW Wärmepumpen-Set 5.14 + Speichermodul

Energieeffizienzlasse: A++

Die Bedienung des Wärmepumpensystems erweist sich dabei als sehr benutzerfreundlich und die Regelung als intuitiv und selbsterklärend. Der Wärmepumpenmanager regelt bis zu zwei Heizkreise und optimiert die Zusammenarbeit im bivalenten Betrieb – beispielsweise mit einem Gasheizkessel.

Luft/Wasser-Wärmepumpe in Split-bauweise mit Außen- und Innengerät für Heizung und Trinkwassererwärmung. Hohe Jahresarbeitszahl und CoP durch leistungsgeregelten Verdichter (Inverter) mit patentierter Zubadan Technologie. Geeignet für Neubau und Modernisierung mit neuem bedarfs- oder witterungsgeführtem Wärmepumpenregler FTC6.

Eine elektronische Hocheffizienzpumpe in Verbindung mit einem 3-Wege-Umschaltventil sowie ein optional integrierter Plattenwärmetauscher (Monoblock/Splitversion) sorgen für das technische Rüstzeug. Eine Nachtabsenkung und diverse zeitgesteuerte Programme, die sich auch mit einer optional erhältlichen Fernbedienung aktivieren lassen, liefern dazu den zeitgemäßen Wärmekomfort.

Systemvorteile:

• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Geringer Platzbedarf
• Intuitiv bedienbare Wärmepumpen-Regelung
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Vereinfachte Installation und Service durch den Einsatz der SD-Karte. Das innenmodul ist mit einem Steckplatz für eine SD-Karte ausgestattet. So kann die Systemparametrierung bequem am Pc vorgenommen und per SD-Karte auf das innenmodul übertragen werden. Zusätzlich werden auf der SD-Karte die Betriebsdaten der letzten 30 Tage für eine vereinfachte Fehler Diagnose gespeichert
• Garantierter Einsatzbereich der Außengeräte bis –28 °C und volle Heizleistung bis –15°C, bei 55°C Vorlauftemperatur durch Zubadan Technologie
• Maximale Vorlauftemperatur 60°C mit Kältemittel R32
• Innengeräte mit 200-Liter-Trinkwarmwasserspeicher (Edelstahl), Hocheffizienzpumpe, Trinkwarmwasser-Umschaltventil und Sicherheitsgruppe
• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display
• 2 separat regelbare Heizkreise
• Zweiter Wärmeerzeuger sowie Anlagenmonitoring/-konfiguration über SD-Karten-Funktion
• Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)
• Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör

Lieferumfang:

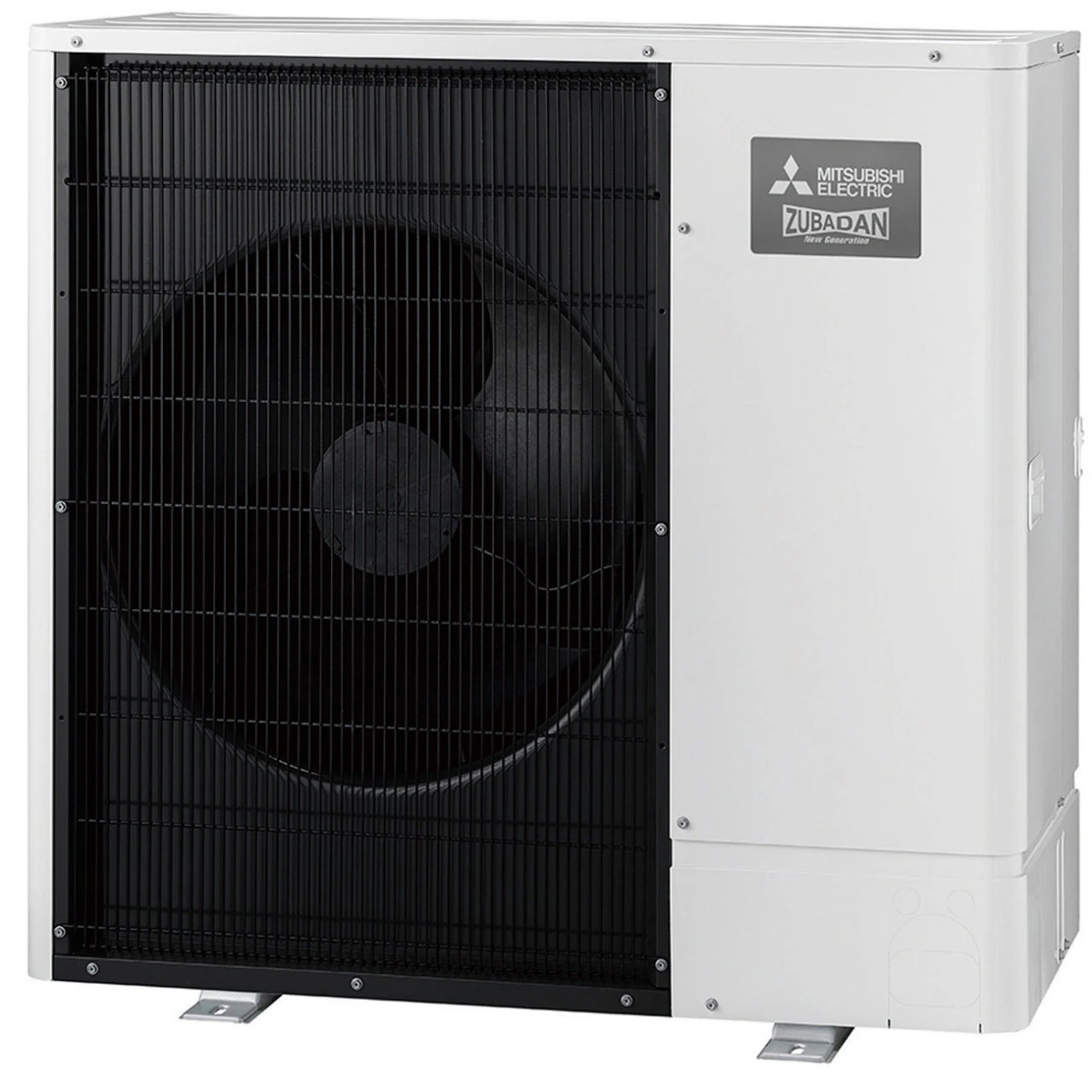

1. Mitsubishi Zubadan Split Wärmepumpe 12 kW PUD-SHWM120YAA

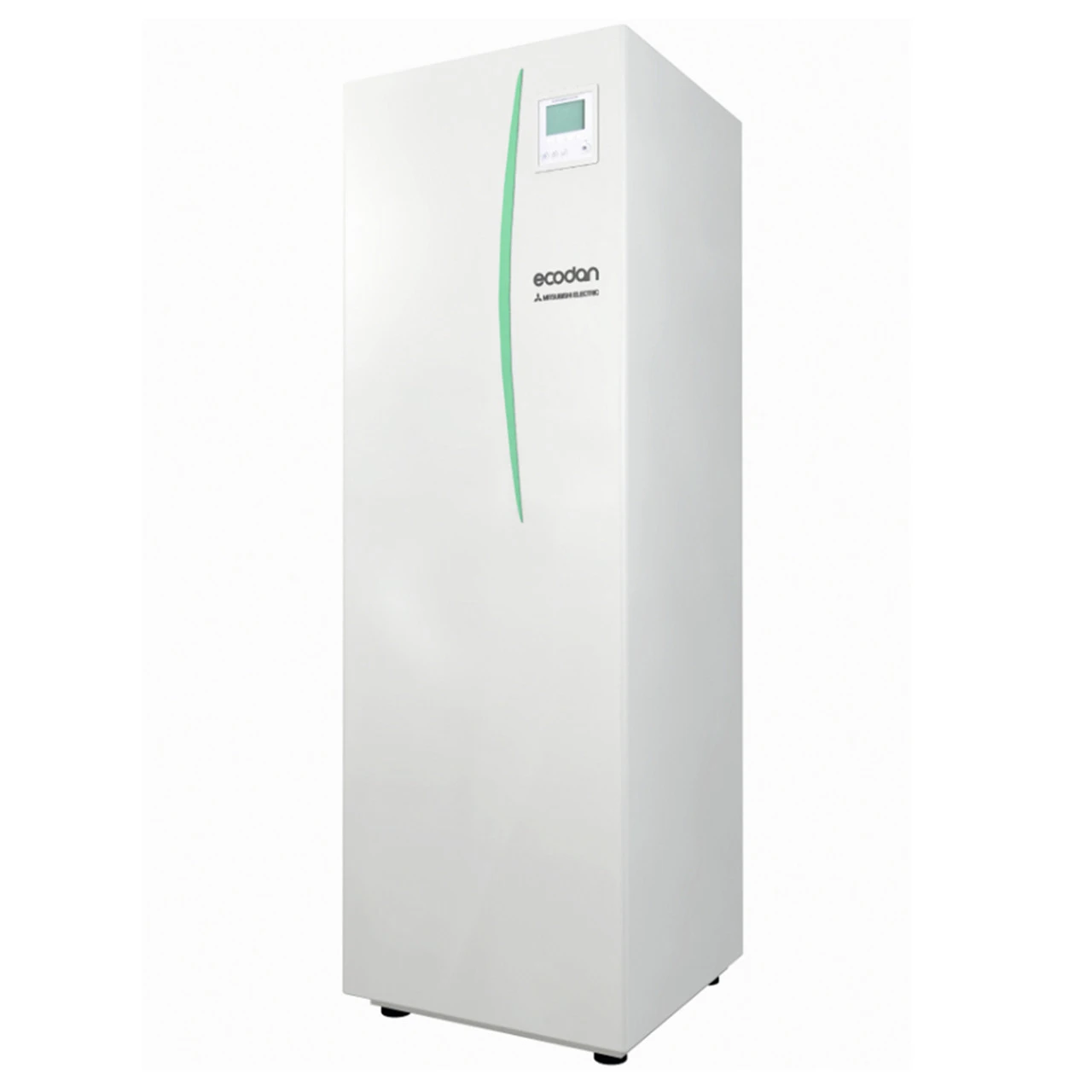

2. Speichermodul EHST20D-YM9D

Technische Daten:

1. Mitsubishi Zubadan Split Wärmepumpe 12 kW PUD-SHWM120YAA

• Außengerätetyp: PUD-SHWM120YAA
• Nenn-Wärmeleistung / COP (A2/W35) 12 kW
• Wärmeleistung (A – 15/ W35) 12,3 kW
• Leistungsbereich min. / max. (A2/W35) 3,2 bis 13,2 kW
• Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 134 % A++
• Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz Raumheizung n/s 177 % A+++
• Warmwasserbetrieb: Energie Effizienz Warmwassbereitung n/wh % 148
• Lastprofil — L
• Energieeffiziensklasse ( A+ – F) A+
• Schallleistungspegel: 60 dB(A)
• Schalldruckpegel 46 dB(A) in 1 m Entfernung
• Max. Vorlauftemperatur: 60 C°
• Einsatzbereich Heizbetrieb (Außengerät): –28 ~ + 24 C°
• Abmessungen Außengerät: H: 1020 x T: 480 + B: 1050 mm
• Gewicht Außengerät: 122 kg
• Spannungsversorgung: Phase/ V/ Hz 3 /400 /50
• Kältetechnische Anschlüsse Ø: fl. 6,35 mm / s. 12,7 mm
• Kältemittel R32, Füllmenge Min. 1,7 kg – Max. 1,83 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675 / 1,1475 / 1,23525)
• Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz

Ecodan Speichermodule

In der aktuellen Generation stehen Speichermodule in zwei Größen mit Speichervolumina von 200 und 300 Litern zur Verfügung.

Eine Innovation stellt das neue Trinkwasserkonzept des Ecodan Speichermoduls dar. Die Trinkwassererwärmung erfolgt über einen externen Plattenwärmetauscher, der im Gehäuse des Speichermoduls untergebracht ist. Diese Art der Trink-wassererwärmung verspricht eine Effizienzsteigerung von bis zu 17,5% gegenüber dem bisherigen System (bei Wassererwärmung von 40°C auf 55°C). Erreicht wird dieses Betriebes-kostenverbesserung unter anderem durch die neue Rohrführung, die das Zapfvolumen durch das optimierte Schichtverhalten vergrößert. Ein integrierter Kalkabscheider mit einem platzsparenden Volumen von 0,86 Litern und einer großen Oberfläche von 16,4 m² (Edelstahl-Wolle) schützt dauerhaft und nahezu wartungsfrei den Speicher vor Kalk-alagerung.

Die reversible Version der Speichermodule verfügt über eine integrierte Kondensatwanne, die eine kontrollierte Ableitung des anfallenden Kondensats ermöglicht.

• 2. Speichermodul EHST20D-YM9D (im Lieferumfang enthalten)

• Intelligente Wärmepumpen-Regelung. Vereinfachte Installation und Service durch den Einsatz der SD-Karte
• Betriebsart: Heizen
• Abmessungen H/B/T: 1600/595/680 mm
• Gewicht: 106 kg
• Schallleistungspegel: 41 dB(A)
• Max. Vorlauftemperatur: 60 C°
• Trinkwarmwasser-Speichervolumen: 200 L
• Integrierter Wärmepumpenregler FTC6
• Leistung E-Heizstab: 3 / 5 / 9 kW
• Anschluss Heizung VL/RL: 28 x 1 mm
• Anschluss Trinkwasser VL/RL: 22 x 1 mm
• Kältetechnische Anschlüsse: fl. 6,35 mm; s. 12,7 mm
• Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.
• Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.
• Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.
• Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Optional gegen Aufpreis wählbar:

 Speichermodul EHST30D-YM9ED

• Intelligente Wärmepumpen-Regelung. Vereinfachte Installation und Service durch den Einsatz der SD-Karte
• Betriebsart: Heizen
• Abmessungen H/B/T: 2050/595/680 mm
• Gewicht: 116 kg
• Schallleistungspegel: 41 dB(A)
• Max. Vorlauftemperatur: 60 C°
• Trinkwarmwasser-Speichervolumen: 300 L
• Integrierter Wärmepumpenregler FTC6
• Leistung E-Heizstab: 3 / 5 / 9 kW
• Anschluss Heizung VL/RL: 28 x 1 mm
• Anschluss Trinkwasser VL/RL: 22 x 1 mm
• Kältetechnische Anschlüsse: fl. 6,35 mm; s. 12,7 mm
• Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.
• Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.
• Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.
• Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
