Mitsubishi Power Inverter Wärmepumpen-Set 2.14 Split Mit 12 KW Hydromodul

Produktinformationen „Mitsubishi Power Inverter Wärmepumpen-Set 2.14 Split mit 12 kW Hydromodul“

Energieeffizienzlasse: A++

Die Bedienung des Wärmepumpensystems erweist sich dabei als sehr benutzerfreundlich und die Regelung als intuitiv und selbsterklärend. Der Wärmepumpenmanager regelt bis zu zwei Heizkreise und optimiert die Zusammenarbeit im bivalenten Betrieb – beispielsweise mit einem Gasheizkessel.

Ecodan Luft-/Wasser-Wärmepumpen sind die überzeugende Lösung für alle, die schnell und unkompliziert in regenerative Energie einsteigen wollen: Sie vereinen innovative Technologie mit einfacher Handhabung und absoluter Zuverlässigkeit. Ecodan von Mitsubishi Electric setzt den Maßstab für die Heizung der Zukunft – bei Neubau und Modernisierung!

Luft/Wasser-Wärmepumpe in Split-bauweise mit Außen- und Innengerät für Heizung und Trinkwassererwärmung. Hohe Jahresarbeitszahl und CoP durch leistungsgeregelten Verdichter (Inverter). Geeignet für Neubau und Modernisierung mit neuem Bedarfs- oder witterungsgeführtem Wärmepumpenregler FTC6.

Vorteile der Wärmepumpe mit Hydrobox:

• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Geringer Platzbedarf
• Intuitiv bedienbare Wärmepumpen-Regelung
• Einfache Integration von weiteren Anlagekomponenten (z.B. Speichern, Pumpengruppen) möglich
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Vereinfachte Installation und Service durch den Einsatz der SD-Karte
• Garantierter Einsatzbereich der Außengeräte bis –25 °C
• Maximale Vorlauftemperatur 60°C mit Kältemittel R32
• Innengeräte mit Hocheffizienzpumpe, Sicherheitsventil, Entlüfter und Manometer
• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display
• 2 separat regelbare Heizkreise
• Bivalente Einbindung
• Zweiter Wärmeerzeuger sowie Anlagenmonitoring/-konfiguration über SD-Karten-Funktion
• Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)
• Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör

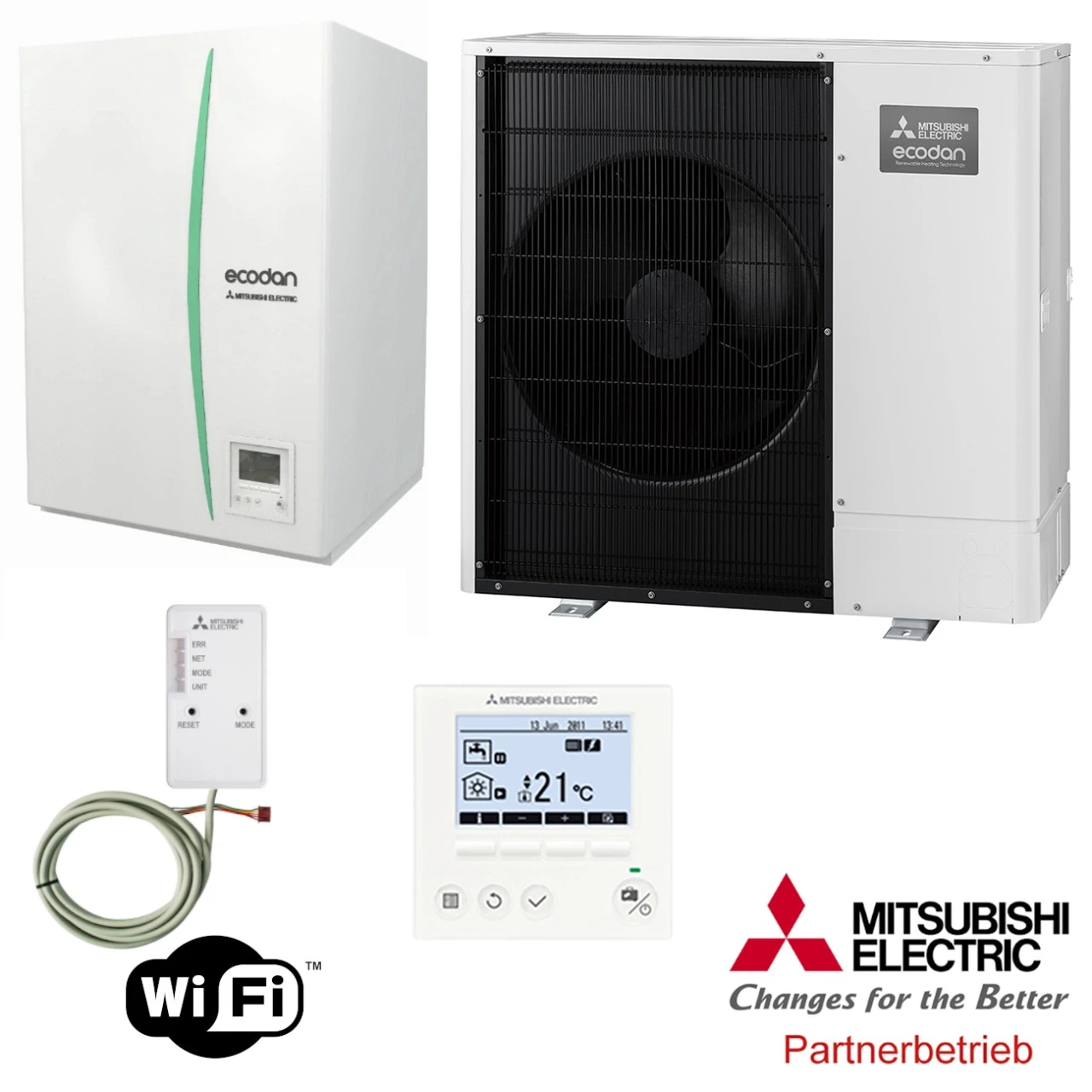

Lieferumfang:

1. Mitsubishi Power Inverter Split Wärmepumpe 12 kW PUD-SWM120YaA
2. Hydromodul EHSD-YM9D
3. Wifi Adapter MelCloud MAC-587 IF-E

Technische Daten:

1. Mitsubishi Power Inverter Split Wärmepumpe 12 kW PUD-SWM120YAA

• Nenn-Heizleistung: 12 kW
• Heizleistung (A2/W35): 10,4 kW
• COP (A2/W35): 12 kW
• Wärmeleistung (A-15/W35): 10,07 kW
• Leistungsbereich min./max. (A2/W35): 3,2 – 12,7 kW
• Jahreszeitbedingte Energieeffizienz Raumheizung ns (35°C): 176%
• Jahreszeitbedingte Energieeffizienz Raumheizung ns (55°C): 128%
• Schallleistungspegel nach EN12102: 60 db(A)
• Schalldruckpegel: 46 dB (1 m Freifeldmessung)
• Einsatzbereich Heizen (Außengerät): –25 ~ +24°C
• Max. Vorlauftemperatur: 60 C°
• Abmessungen (Höhe/ Tiefe/ Breite): 1020/ 480/ 1050 mm
• Gewicht: 120 kg
• Spannungsversorgung: 3 Phasen / 400 V / 50 Hz
• Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)
• Kältemitteltyp: R32, Füllmenge 1,6 kg, Füllmenge Max. 1,83 kg, WP/CO²-Äquivalent (t/CO²-Aquivalent max. (t) 675/1,08/1.23525)

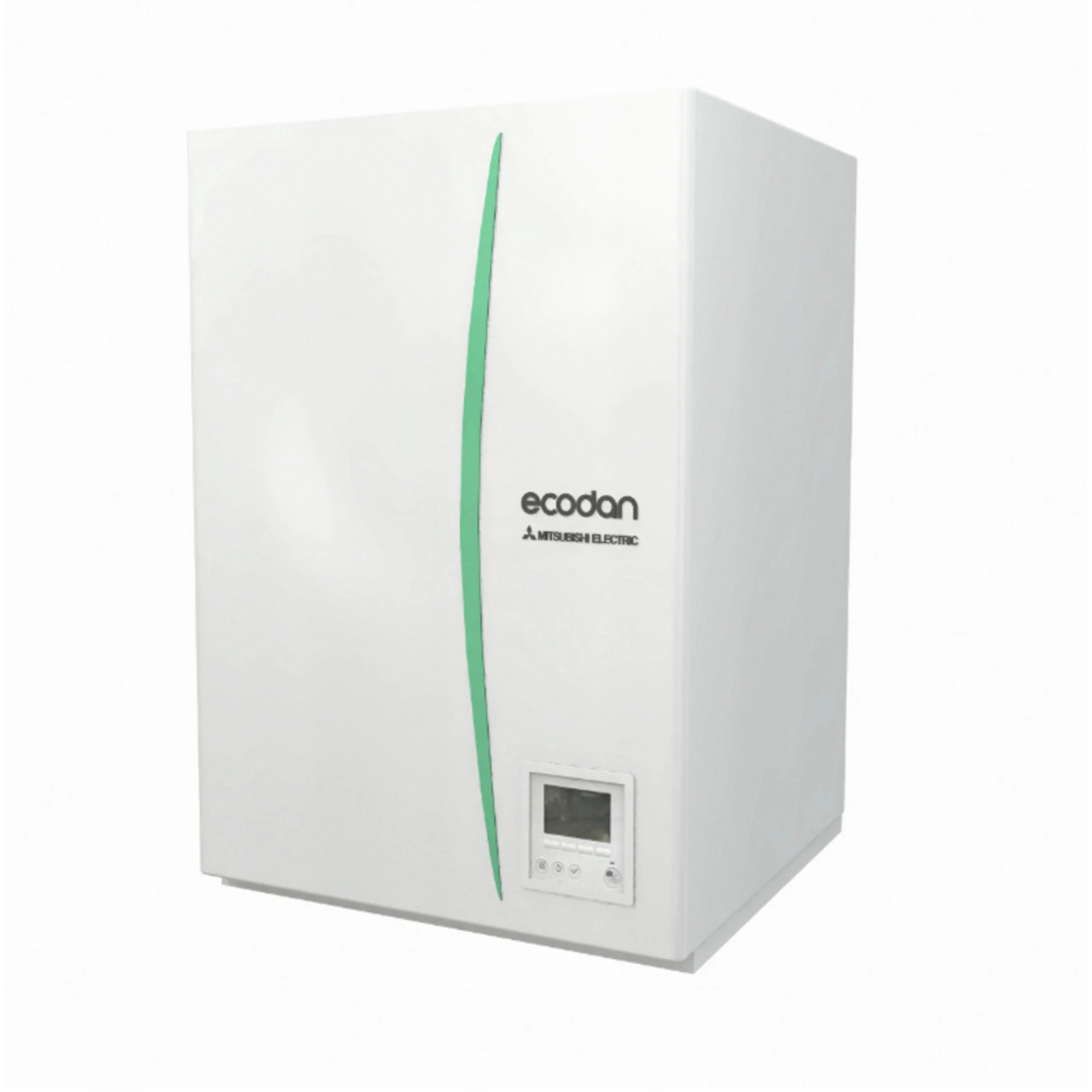

2. Hydromodul EHSD-YM9D

• Abmessungen (Höhe/ Tiefe/ Breite): 800/ 360/ 530
• Gewicht: 44 kg
• Schallleistungspegel [EN 12102]: 41 dB
• Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)
• Leistung E-Heizstab: 3 7 6 /9 kW
• Anschluss Heizung VL/RL: 28 x 1 Ø mm
• Max. Vorlauftemperatur: 60 C°
• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display, Anlagenmonitoring
• Vereinfachte Installation und Service durch den Einsatz der SD Karte
• Integrierter Wärmetauscher
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Geringer Platzbedarf
• Sicherheitsventil, Entlüfter und Manometer
• 2 Separat regelbare Heizkreise
• Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.

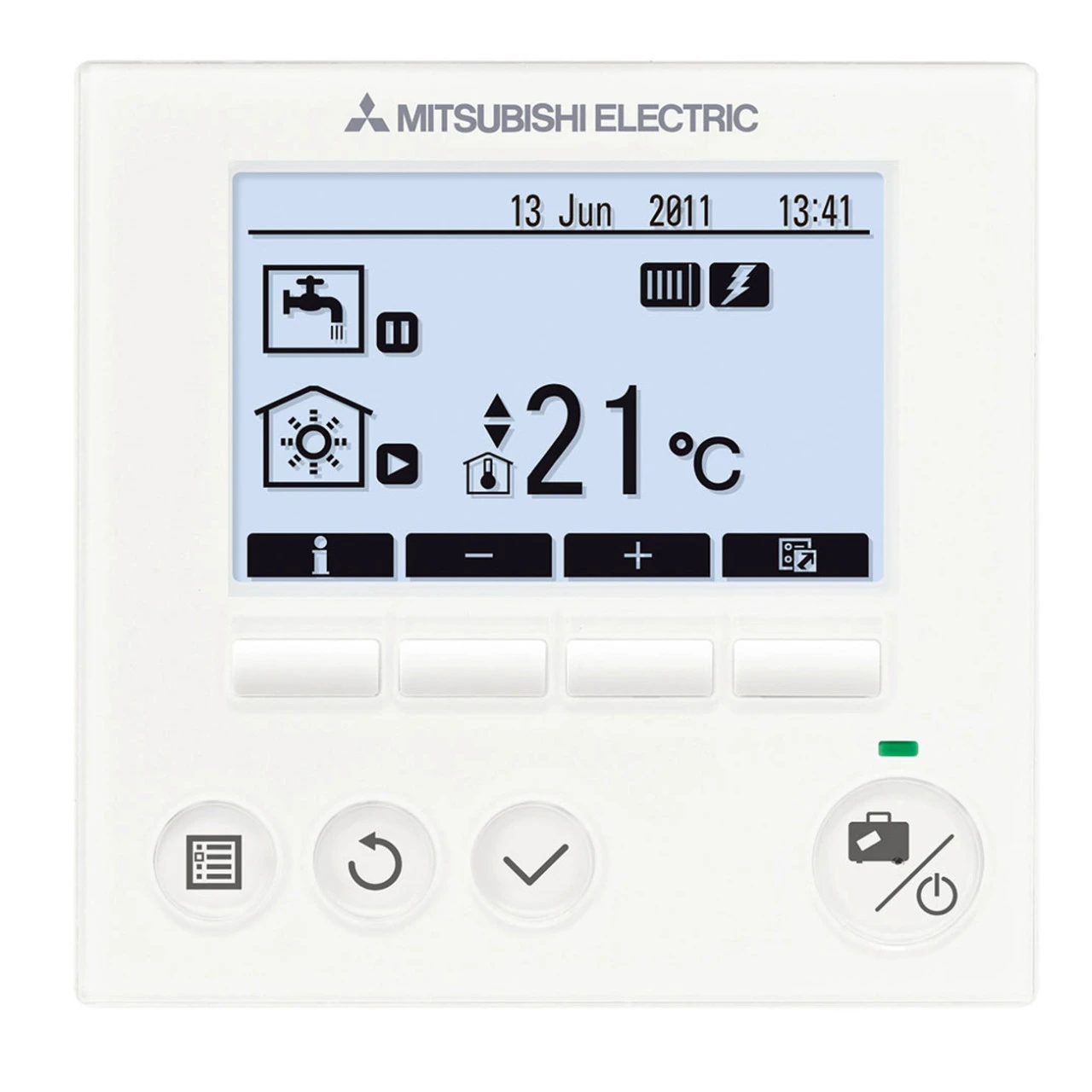

• Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.
• Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.
• Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

3. Wifi Adapter MelCloud MelCloud MAC-587 IF-E

Smarte Lösung für eine flexible Steuerung. Der WiFi-Adapter für Ecodan Wärmepumpen wird zur kabellosen Fernsteuerung der Wärmepumpenanlage benötigt und mit dem jeweiligen Speichermodul / Hydromodul verbunden.

Der WiFi-Adapter MAC-567IF-E ermöglicht eine Kommunikation von der Wärmepumpenanlage via Smartphone und Tablet-PC von zuhause aus oder auch aus der Ferne.

Diese bequeme und intelligente App-Steuerung, kostenlos verfügbar im Apple- und Android-Store, verwandelt mobile Endgeräte in virtuelle Fernbedienungen, mit denen Endgebraucher und Anlagenbauer Wärmepumpenanlagen von Mitsubishi Electric ortsunabhängig steuern können. Soll eine Fernbedienung per Web erfolgen, ist vorab aus Sicherheitsgründen eine Registrierung auf einem Mitsubishi Electric Server notwendig.

Die MELCloud-Technologie folgt dem Trend, elektronische Produkte und Systeme im Gebäude virtuell zu bedienen.

Die Registrierung und Konfiguration erfolgen über einen bauseitigen WPS-fähigen WLANRouter.

Eine Fehlerprotokollierung und -aufzeichnung über die lokalen und standortfernen Systeme ist auch möglich, wenn sie mit MELCloud verbunden sind. Lokalisierte Informationen wie Wetteraussichten werden von der MELCloud-Anwendung ebenfalls geliefert.

Technische Daten

Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105
Abmessungen: Breite: 88 mm; Höhe: 49 mm; Tiefe: 18,5 mm
Gewicht (einschließlich Kabel): 105 g
Funkkanal: 1ch ~ 13ch
Funkprotokoll: IEEE 802.11b/g/n (20)
Verschlüsselung: AES
Authentifizierung: PSK

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Wir sind nach dem aktuellen Verpackungsgesetz gemäß § 15 Abs. 1 S. 1 VerpackG dazu verpflichtet, folgende Verpackungsmaterialien von Endverbrauchern auf Wunsch unentgeltlich zurückzunehmen:

Transportverpackungen, wie etwa Paletten, Großverpackungen, etc., Verkaufs- und Umverpackungen, die nach Gebrauch typischerweise nicht bei privaten Endverbrauchern als Abfall anfallen, Verkaufs- und Umverpackungen, für die wegen Systemunverträglichkeit nach § 7 Absatz 5 eine Systembeteiligung nicht möglich ist, und Verkaufsverpackungen schadstoffhaltiger Füllgüter oder Mehrwegverpackungen.

Bei Lieferung des Produktes wird entsprechendes Verpackungsmaterial verwendet, dieses nehmen wir unentgeltlich zurück. Wir stellen damit die Rückführung des Verpackungsmaterials in den Verwertungskreislauf sicher. Durch die Aufklärung über die Rückgabemöglichkeiten sollen bessere Ergebnisse bei der Rückführung von Verpackungen erzielt werden und ein Beitrag zur Erfüllung der europäischen Verwertungsziele nach der EU-Richtlinie 94/62/EG sichergestellt werden.

Sie können das Verpackungsmaterial als Endverbraucher am Ort der tatsächlichen Übergabe oder in dessen unmittelbarer Nähe abgeben.
