Mitsubishi Eco Inverter Heizen/Kühlen 4 KW Wärmepumpen Set 9.14

Produktinformationen „Mitsubishi Eco Inverter Heizen/Kühlen 4 kW Wärmepumpen Set 9.14“

Eco Inverter mit Hydromodul bzw. Speichermodul (Heizen/Kühlen) Split-System

Nutzen

• Einfache Auslegung für bivalente oder monoenergetische Betriebsweise
• Flexible Aufstellung mit Leitungslängen von bis zu 30 m
• Niedrige Betriebskosten
• Schnelle Installation und einfache Systemkonfiguration/ -überwachung mit Installationsassistent oder SD-Karte Lieferumfang)
• Flexible Anpassung der Regelung an unterschiedliche Systemanforderungen
• Höherer Komfort und bessere Effizienz durch optimale Raumtemperatur
• Angenehmes Raumklima durch effiziente Kühlung im Sommer

Beschreibung

Luft/Wasser-Wärmepumpe in Split-Bauweise für Heizung, Kühlung (je nach Gerätevariante) und Trinkwassererwärmung im flexiblen System.
Optimal aufeinander abgestimmte Außen und Innengeräte mit SG-Ready-Zertifizierung und höchster ErP-Effizienzklasse A+++ (Niedertemperaturanwendung).
Ideal geeignet für anspruchsvolle Systeme in Neubau und Modernisierung.

Eigenschaft/Merkmale/Ausstattung
Leistungsgeregelter Verdichter (Inverter) und elektronische Expansionsventile mit integrierter Kondensatheizung.
Integrierter Wärmepumpenregler FTC6, externe Datenschnittstelle, SD-Speicherkarte, Hocheffizienzpumpe, Elektroheizstab, Volumenstromsensor, Sicherheitsarmaturen, Manometer und Entlüfter. 2 Heizkreise, separat regelbar (gemischt und/oder ungemischt), Einbindung Bivalent-Wärmeerzeuger.
Bei Kombinationen mit Speichermodul:

200- oder 300-Liter-Trinkwarmwasserspeicher (Edelstahl), Trinkwarmwasser-Umschaltventil, Sicherheitsgruppe,
TWW-Plattenwärmetauscher und Speicherladepumpe.
Regelungsarten: Vorlauftemperatur, Heizkurve oder Raumtemperatur* (Autoadaption) wahlweise einstellbar
Einsatzbereich Kühlbetrieb von 10°C bis 46°C Außentemperatur

Vorteile
• Garantierter Einsatzbereich bis –20°C Außentemperatur
• Hohe Jahresarbeitszahl durch bedarfsgerechte Leistungsabgabe
• Max. Leistung und großer Einsatzbereich
• Großzügige Kältemittelvorfüllung
• Bedarfsgerechte Anpassung der Kältemittelfüllmenge
• Kompaktes Hydromodul mit anschlussfertigen Komponenten
• Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich
• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Optimiertes Betriebsverhalten durch Auto-Adaptfunktionüber Nachricht eingeben

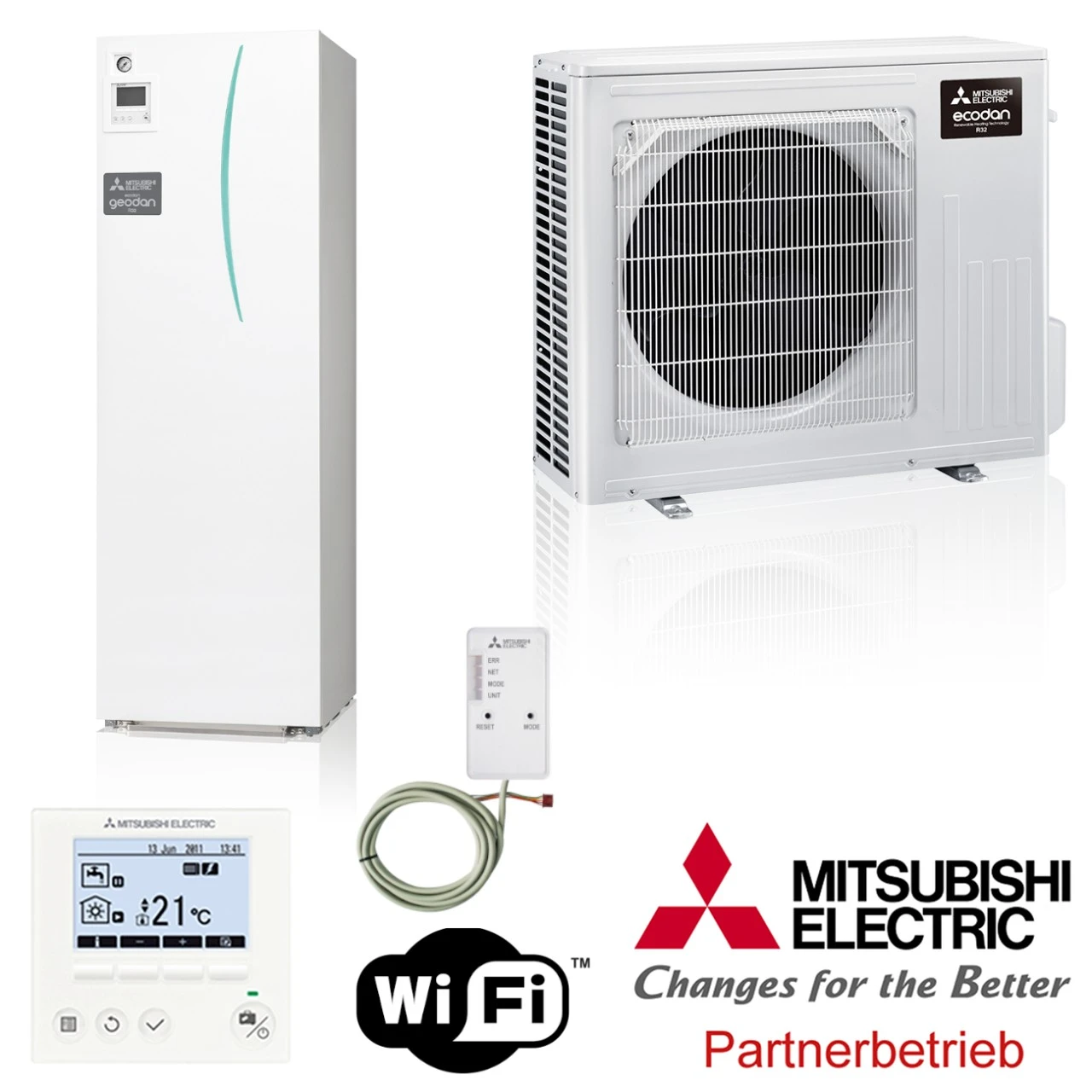

Set Bestehend aus (Lieferumfang):

1. Mitsubishi Eco Inverter Split Wärmepumpe 4kW SUZ-SWM40VA
2. Speichermodul ERST20D-YM9D

Technische Daten der Komponenten:

1. Mitsubishi Eco Inverter Split Wärmepumpe 4kW SUZ-SWM40VA

• Nenn-Wärmeleistung /COP (A2 /W35) kW 4,0
• Wärmeleistung (A-15 /W35) kW 4,3
• Leistungsbereich min./max. (A2 /W35) 2,2 – 5,9
• Mitteltemperaturanwendung (55 °C) Jahreszeitbedingte Energieeffizienz % Raumheizung ηs 132 %
• Energieeffizienzklasse (A+++ bis D) A++
• Niedertemperaturanwendung (35 °C) Jahreszeitbedingte Energieeffizienz % Raumheizung ηs 187 %
• Energieeffizienzklasse (A+++ bis D) A+++
• Kühlbetrieb
• Kühlleistung / EER (A35 /W7) kW/- 4,5 / 3,29
• Kühlleistung / EER (A35 /W18) kW/- 5,6 / 4,97
• Warmwasserbetrieb Energie Effizienz Warmwasserbereitung n/wh % 159
• Lastprofil — L
• Energieeffizienzklasse (A+ – F) A+
• Außengerätetyp SUZ-SWM40VA
• Abmessungen Außengerät (mm) B/ T /H 840 / 330 / 880
• Einsatzbereich Heizbetrieb °C –20 +24
• Einsatzbereich Kühlbetrieb °C +10 +46
• Schallleistungspegel [EN12102] dB(A) 58
• Schalldruckpegel3 dB(A) 44
• Gewicht kg 54
• Spannungsversorgung Phase | V | Hz 1 | 230 | 50
• Kältemitteltyp/-menge (kg) / max. Menge (kg) R32 / 1,2 / 1,6
• WP / CO2 -Äquivalent (t) / CO2 -Äquivalent max. (t) 675 / 0,81 / 1,08
• Kältetechnische Anschlüsse Ø (mm) 6,35 / 12,7

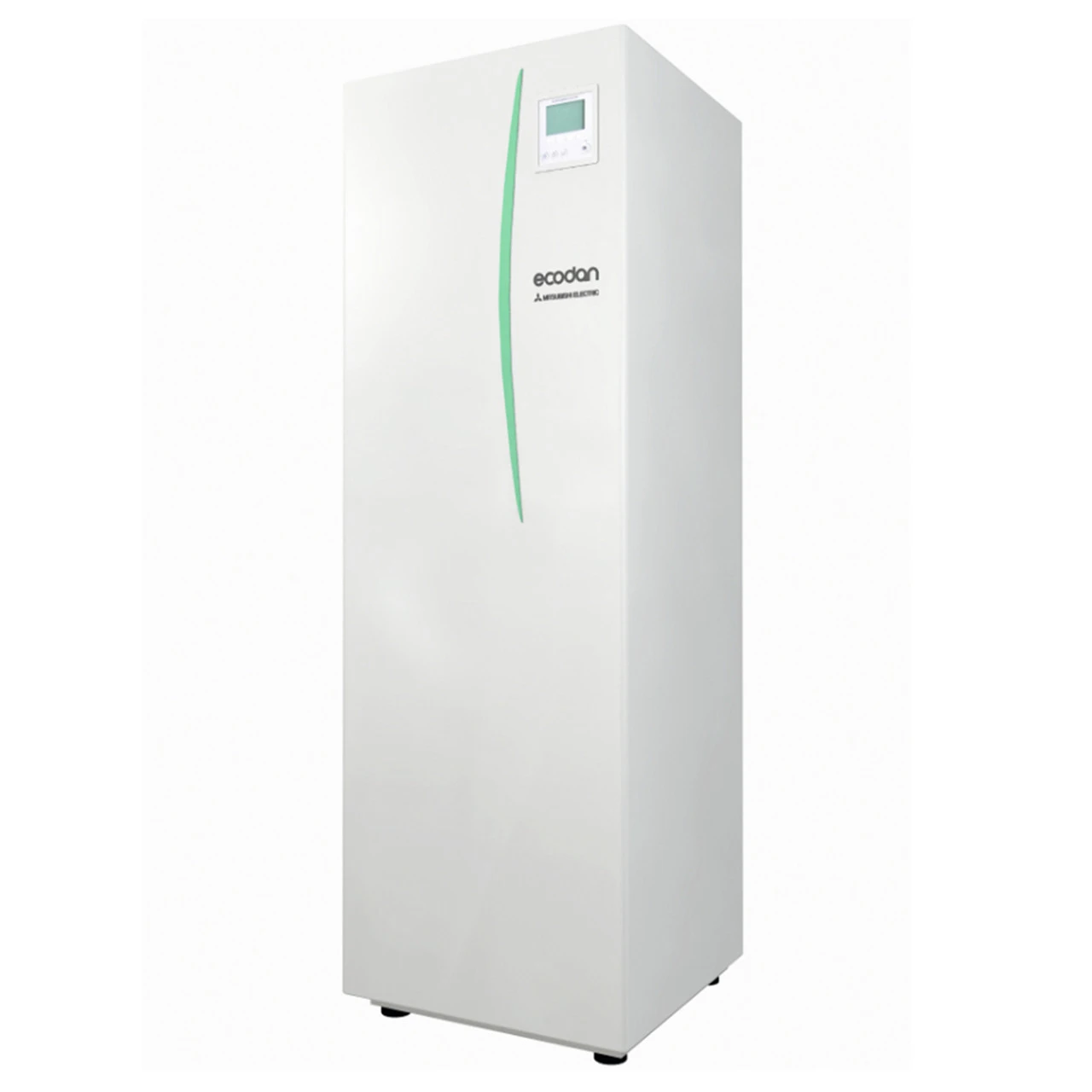

2. Speichermodul ERST20D-YM9D

• Innengerätetyp ERST20D-YM9D
• Abmessungen (mm) B/ T /H 595 / 680 / 1600
• Schallleistungspegel [EN12102] dB(A) 41
• Max. Vorlauftemperatur °C 60
• Gewicht kg 103
• Spannungsversogung vom E-Heizstab Phase | V | Hz / 3 | 400 | 50
• Leistung E-Heizstab kW 3 | 6 | 9
• Kältetechnische Anschlüsse Ø (mm) fl./ gas. 6,35 / 12,7
• Heizungstechnische Anschlüsse VL /RL Ø mm 28
• Anschluss Warmwasser VL/RL Ø mm 22

Optional gegen Aufpreis wählbar:

  Speichermodul EHST30D-YM9ED

• Intelligente Wärmepumpen-Regelung. Vereinfachte Installation und Service durch den Einsatz der SD-Karte
• Betriebsart: Heizen
• Abmessungen H/B/T: 2050/595/680 mm
• Gewicht: 116 kg
• Schallleistungspegel: 41 dB(A)
• Max. Vorlauftemperatur: 60 C°
• Trinkwarmwasser-Speichervolumen: 300 L
• Integrierter Wärmepumpenregler FTC6
• Leistung E-Heizstab: 3 / 5 / 9 kW
• Anschluss Heizung VL/RL: 28 x 1 mm
• Anschluss Trinkwasser VL/RL: 22 x 1 mm
• Kältetechnische Anschlüsse: fl. 6,35 mm; s. 12,7 mm

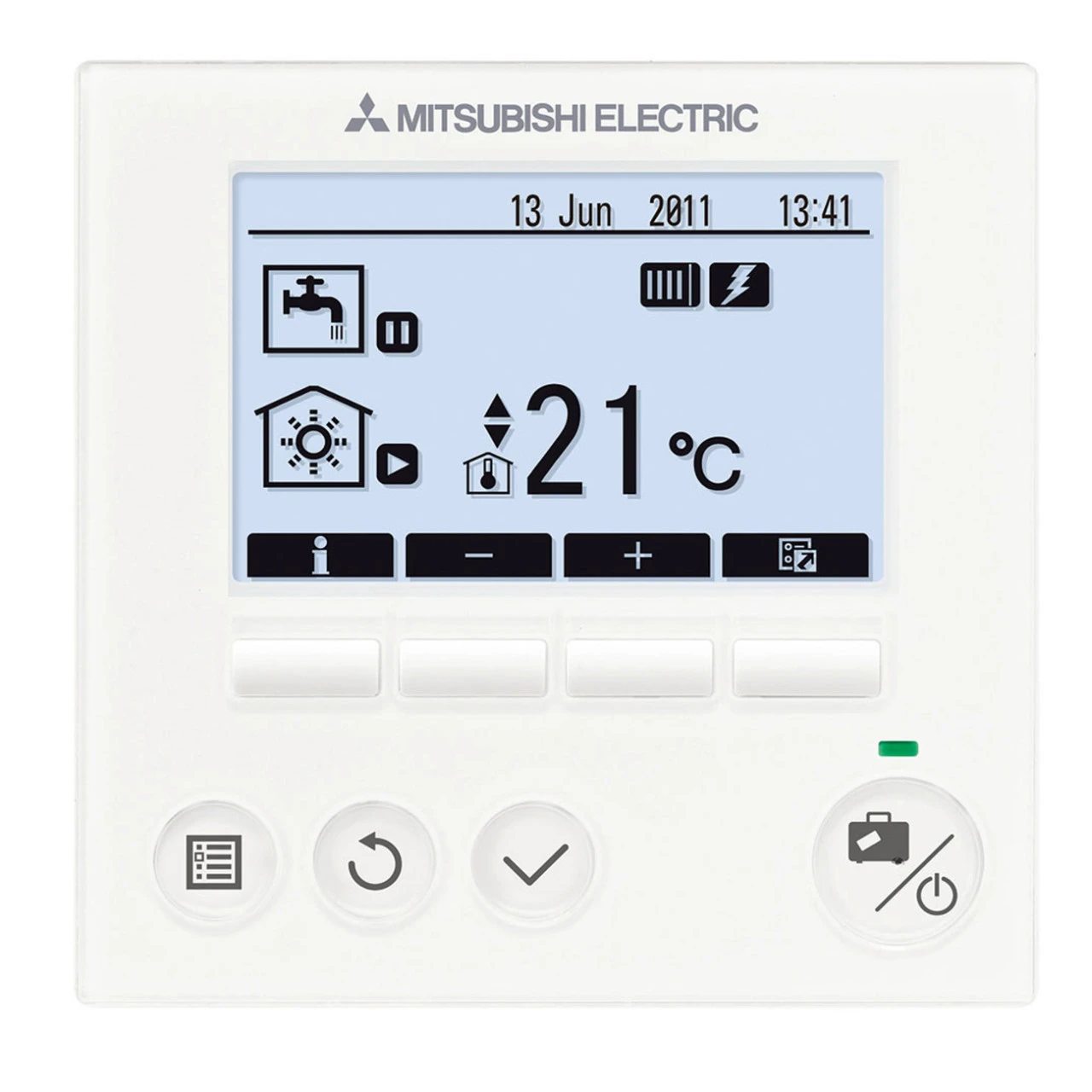

• Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.
• Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.
• Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.
• Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
