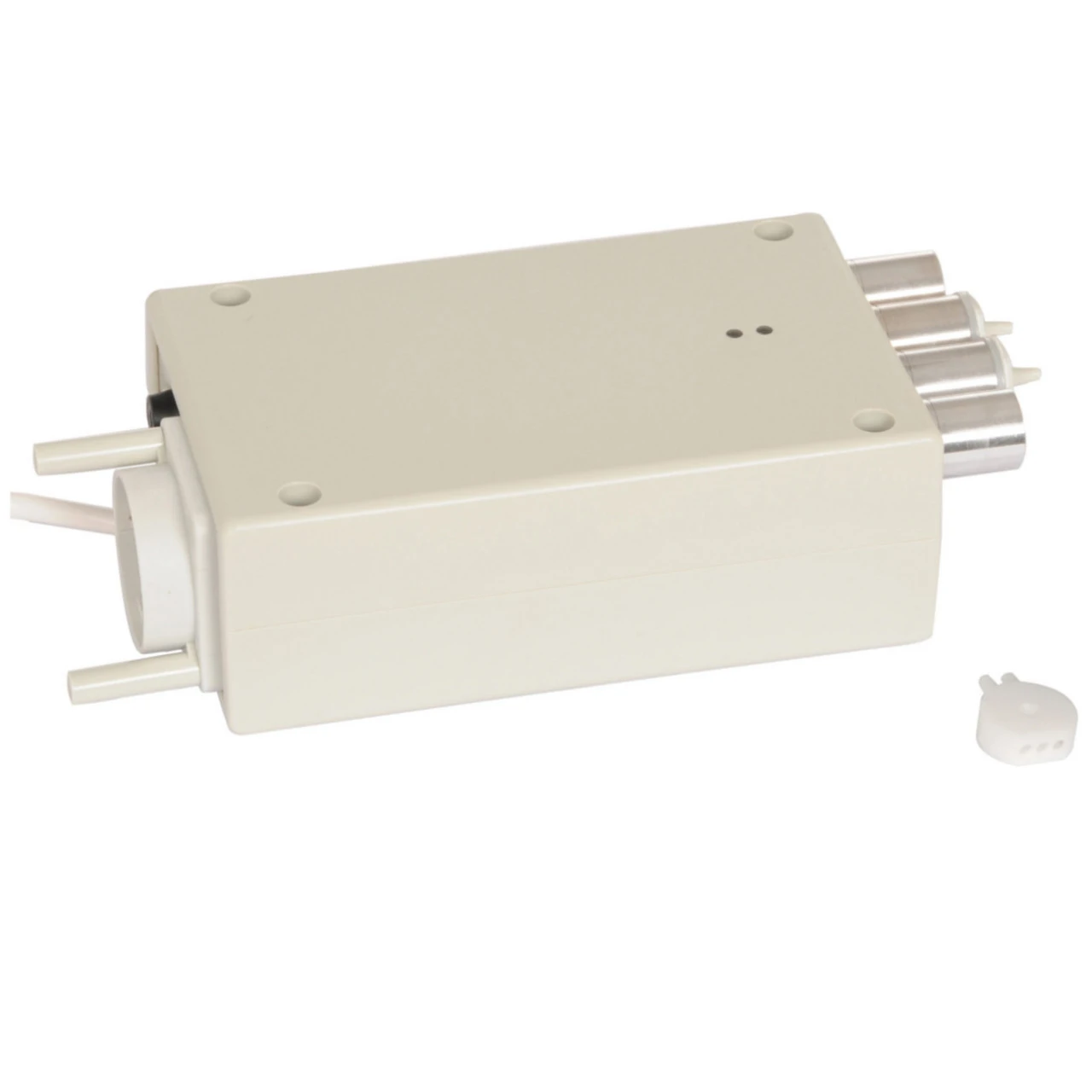

Luftdruckwächter Standard Typ1 Mit 6m Luftschlauch U. Windschutzdose

Produktinformationen „Luftdruckwächter Standard Typ1 mit 6m Luftschlauch u. Windschutzdose“

Der Luftdruckwächter P4 Standard ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung einer Feuerstätte ermöglicht.

Ein gleichzeitiger Betrieb einer Feuerstätte (z. B. eines Kachelofens) und einer Ablufteinrichtung (wie z. B. eines Dunstabzugshaube) im selben Luftverbund, birgt erhebliche Sicherheitsrisiken für Mensch und Tier. Die Abgase der Feuerstätte gelangen über den Kamin ins Freie, dadurch wird dem Raum Luft entzogen. Entnimmt man mittels eines Dunstabzugs in der Küche oder einer anderen Ablufteinrichtung weitere Luftmengen, kann sich ein gefährlicher Unterdruck im Aufstellungsraum oder in einem anderen von diesem nicht luftdicht getrennten Raum ergeben. Die Strömungsrichtung im Kamin kann umgekehrt werden, der Schornstein transportiert so Luft durch die Feuerung und die giftigen Abgase treten im Wohnraum aus.

Zahlreiche Unfälle haben in Deutschland zu einem Verbot von absaugenden Einrichtungen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden. Siehe: Musterfeuerungsverordnung §4 (MFeuVO).

Mit dem Luftdruckwächter P4 kann vermieden werden, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Aussendruck um mehr als 4 Pa sinkt. Die im System integrierte Schukosteckdose, an der das angeschlossene Gerät mit Strom versorgt wird, unterbricht ggf. die Stromversorgung, an der die Ablufteinrichtung oder die Heizanlage angeschlossen ist. Die Steckdose wird bei Druckausgleich selbsttätig.

Vorteile auf einen Blick:

Der P4 ist besitzt die DIBt Bauaufsichtliche Zulassung Nr. Z-85.1-3

Der P4 erlaubt den gleichzeitigen Betrieb einer Feuerung und einer Ablufteinrichtung, ohne ein bestimmtes Fenster öffnen zu müssen

Der P4 kann einen gefährlichen Unterdruck wirklich erkennen

Der P4 zum einfachen Einbau jederzeit

Der P4 bietet höchste Sicherheit durch einen doppelten, selbstüberprüfenden Sicherheitskreis (redundant aufgebaut)

Der P4 ist immer achtsam

Ausführung:

Der Luftdruckdruckwächter P4 ist eine intelligente, elektrische Steckdose die bei Erreichen des gefährlichen Unterdrucks stromlos geschaltet wird.

Redundanz: Alle sicherheitsrelevanten Komponenten sind doppelt vorhanden, dadurch arbeitet das Gerät weitgehend selbstüberprüfend.

Montage:

Die Montage des Luftdruckwächters P4 ist sehr einfach. Das kleine Gehäuse wird z. B. auf dem Küchenschrank angebracht. Der Stecker des Abluftgerätes wird darin eingesteckt. Zwei dünne Luftschläuche werden beim Abluftkanal nach außen geleitet. Ab sofort wirkt die Differenzdrucküberwachung.

Der Luftdruckwächter P4 ist ein eingetragenes Gebrauchsmuster, ist TÜV-geprüft in Anlehnung an die DVGW-VP121 , geprüft nach der Produktnorm E DIN 18841 und besitzt das CE-Zeichen. Fragen Sie auch Ihren Kaminkehrer Meister bzw. Schornsteinfegermeister.

Funktionsweise:

Über einen Luftschlauch (2x) strömt die Außenluft über die Anschlussnippel und die Filter zum Differenzdruckschalter, der sich im Innenbereich des Gebäudes, zusammen mit der 230 V-Steckdose im P4-Gehäuse befindet.

Ebenso über Luftfilter (2x) strömt die Gebäude-Innenluft zum Differenzdruckschalter.

Sinkt der Luftdruck der gemessenen Innenluft im Vergleich zur Außenluft um mehr als 4 Pascal, wird das zu betreibende Abluftgerät (z.B. Dunstabzugshaube) spätestens nach 3 Minuten ausgeschaltet.

Erst wenn die Druckdifferenz unter 4 Pa sinkt wird das angeschlossene Abluftgerät wieder mit Strom versorgt.

Technische Daten:

P4 Standard (Typ 1) kompl. mit 6m Luftschlauch u. Windschutzdose

Stecker fertiges Gerät mit Schukosteckdose bis 400W Anschlussleistung

Anschlussleistung: 400 W

Montageart: Aufputz

Anschlussart für Geräte: Steckdose 230 V AC

voreilendes Signal: nein

Schnelltest: nein

Anschlussmöglichkeit für Temperatursensor: nein

Außenmaße (cm): 11x24x6

Lieferumfang – Luftdruckwächter P4 Standard komplett mit:

Netzsteckerkabel ca. 1,5 m

4 Stück Filter Innendruck/Außendruck

2 Stück Anschlussnippel Außenschlauch mit Dichtringen

Schmelzsicherung

Schutzkontaktsteckdose 230 V

Auszugssicherung für Stecker

6m Luftschlauch

Windschutzdose (2-teilig)

Sturmschutzdose

Befestigungsmaterial
