Produktinformationen „Broko BL220FT Funk-Abluft-Sicherheitschalter mit Temperatursensor DIBT“

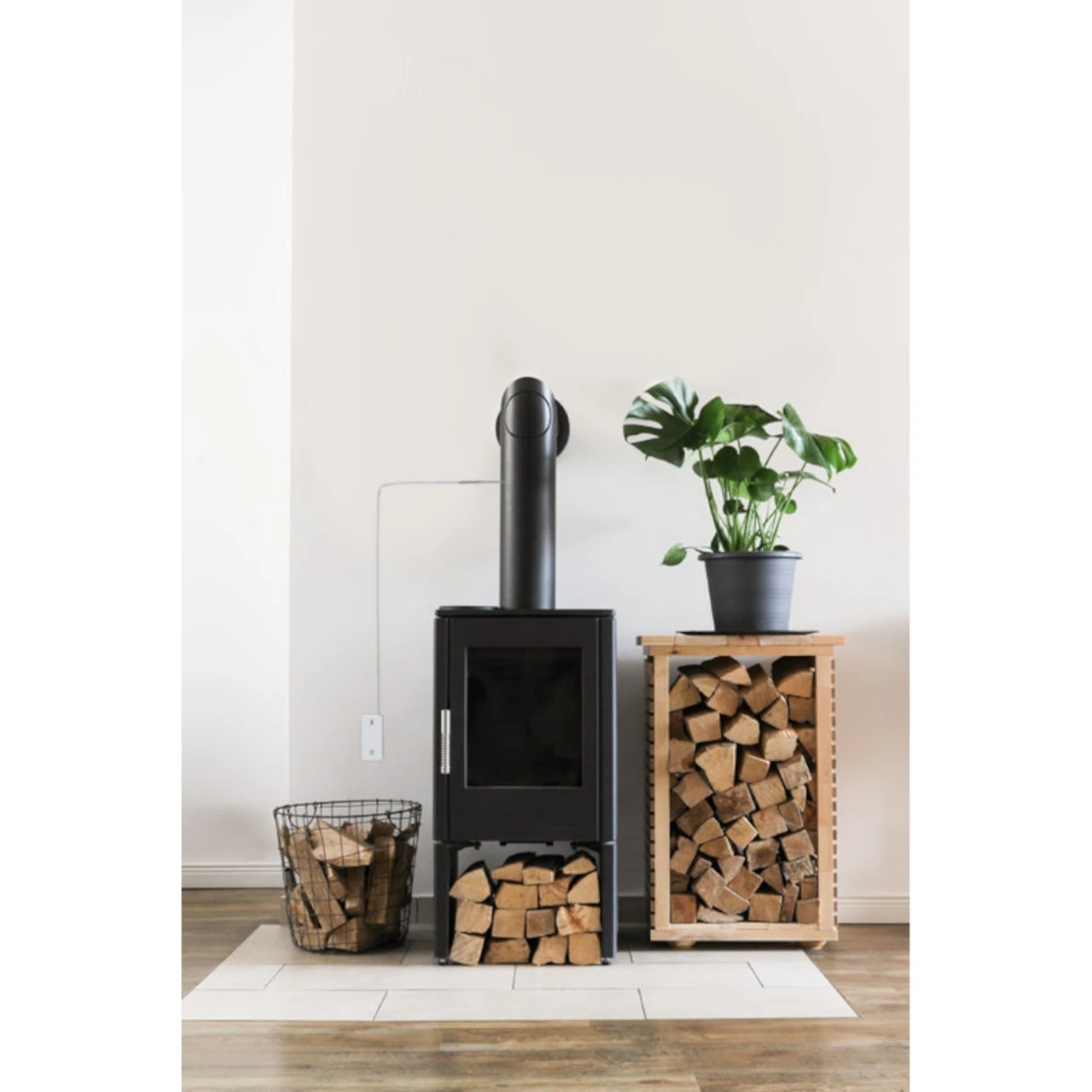

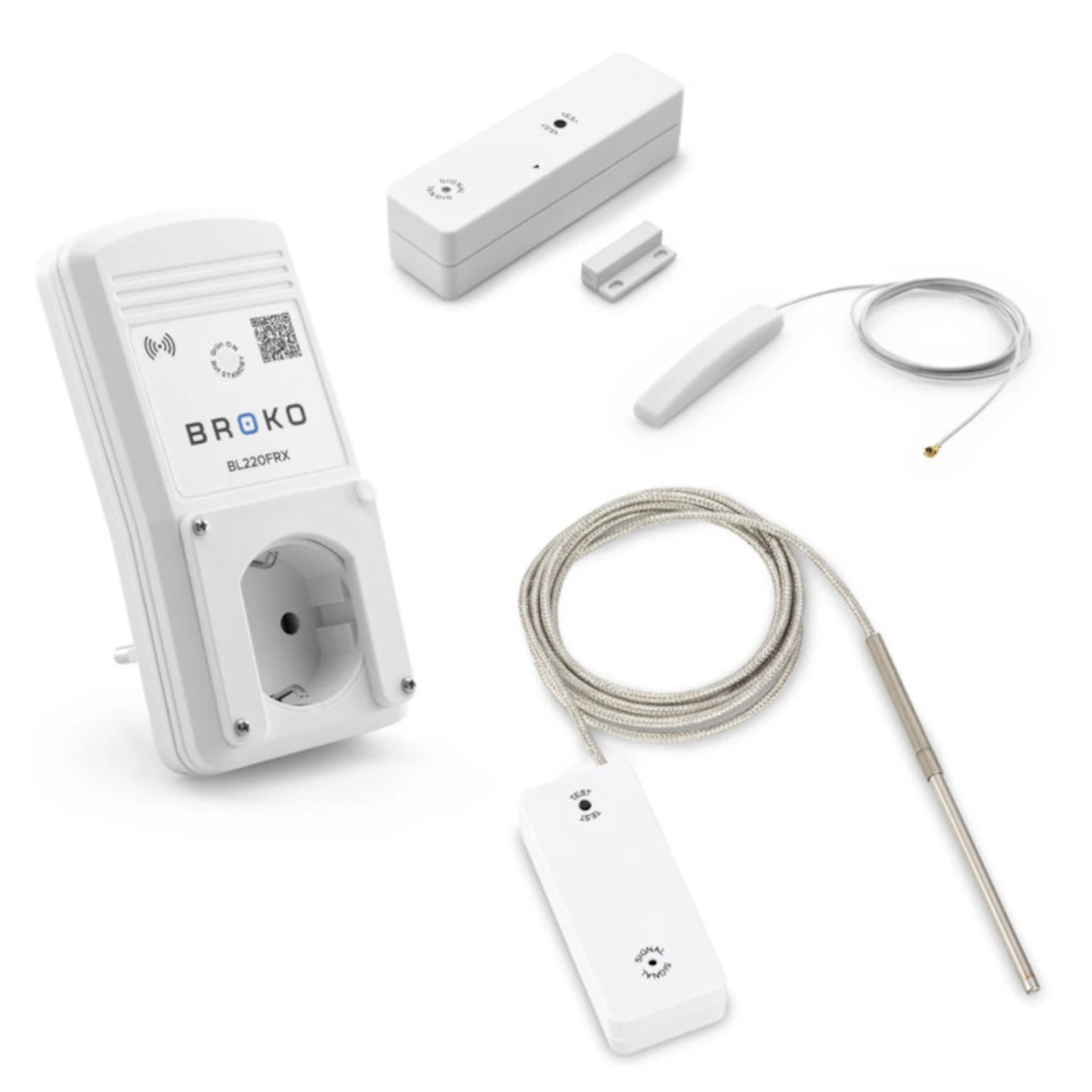

Dieses System ist eine Kombination der von DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FRX (v2) (Empfänger) – Fenster-Funksender BL220FTX – und eines Funk-Temperatursensors BL220TEMP, der überwacht, ob die Feuerstätte (Kamin, Kaminofen) in Betrieb ist.

Der Abluftschalter verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Kamin, Heizkohleofen, Kaminofen, Gastherme, Kohleheizung) und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren werden durch das Magnet-Einschaltsystem nur bei geöffnetem Fenster in Betrieb genommen oder wenn die Temperatur in der Feuerstätte unterhalb von 40°C liegt. Der Schutz des Betreibers gegen Vergiftung mit Kohlenmonoxyd (CO) ist dadurch entscheidend unterstützt. Dies wird auch gesetzlich durch die Feuerungsverordnung (FeuVO NRW § 4) vorgeschrieben.

Die Dunstabzugshaube kann also entweder vom Fensterkontaktschalter (wenn das Fenster geöffnet wird) oder vom Funk-Temperatursensor freigegeben werden (in Betrieb genommen werden). Hier wird im Rauchrohr die Abgastemperatur gemessen und wenn diese Temperatur 40°C übersteigt, wird das Senden des Freischaltsignals abgebrochen. Solange die Temperatur im Rauchrohr über 40°C liegt muss, um die Dunstabzugshaube wieder in Betrieb zu nehmen, das Fenster mit dem Fenster-Funksender geöffnet werden.

Vorteile zum Sicherheitshalter ohne Fensterkontaktschalter:

Bei einem Sicherheitssystem mit Fensterkontaktschalter, ohne Temperatursensor, kann die Dunstabzugshaube/Lüftungsanlage nur bei geöffnetem Fenster in Betrieb genommen werden. Auch wenn die Feuerstelle nicht im Betrieb ist, muss immer ein Fenster geöffnet werden, um die Dunstabzugshaube oder Lüftungsanlage zu betreiben.

Dieses Problem löst der Broko Temperatursensor, denn nur wenn der Kamin in Betrieb ist bzw. die Temperatur von 40°C übersteigt, muss um die Dunstabzugshaube/Lüftungsanlage zu betreiben das Fenster geöffnet werden.

Somit ist dieses System viel praktischer, da auch bei geschlossenem Fenster (ohne Betrieb der Feuerstätte), Dunstabzugshauben/Lüftungsanlagen betrieben werden können.

Die Highlights dieser Neuentwicklung

1) Extrem hohe Sicherheit – wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt – wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall – wird der Funkschalter – und dadurch auch die Stromzufuhr zur Abzugshaube – nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher unerreichbares Sicherheitsniveau.

2) Sehr niedrige Störanfälligkeit – wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen in dem zukunftweisenden 2,4GHz Frequenzbereich eingestellt werden können. Die bekannten Funktionsstörungen durch andere Sender wie z.B. wireless LAN gehören der Vergangenheit an.

3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert

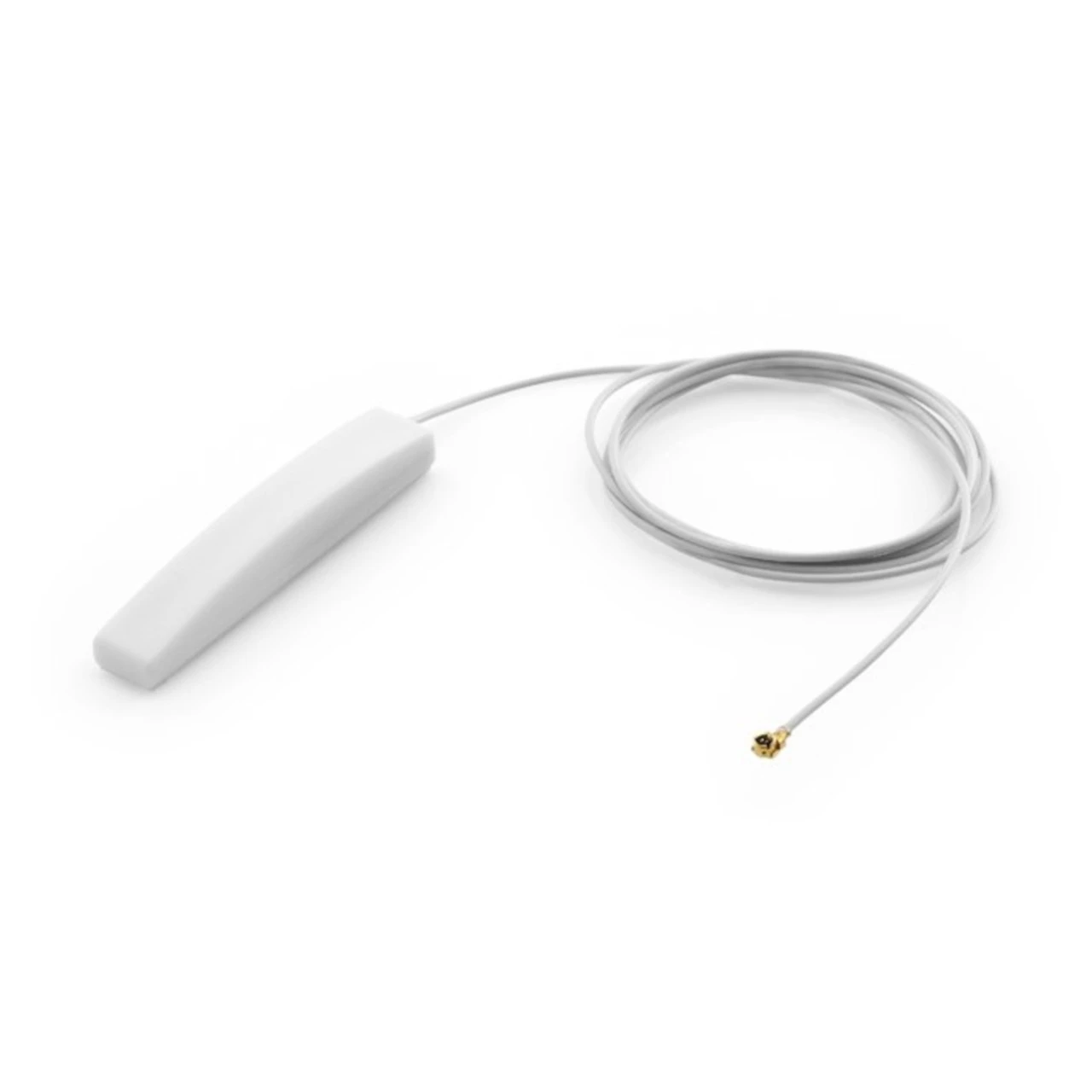

Dank seiner externen Antenne kann der BL220FRX auch hinter einer Metallverkleidung montiert werden. Dies ist so zu gestalten, dass die Außenantenne aus der Metallverkleidung herausgeführt wird und außerhalb dieser montiert wird (z.B. an der Decke).

Technische Angaben:

Zertifiziert nach folgenden Normen: DIBT, EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, 301 489-3, EN 300 400-1, EN 300 400-3 (EMV – elektromagnetische Verträglichkeit)

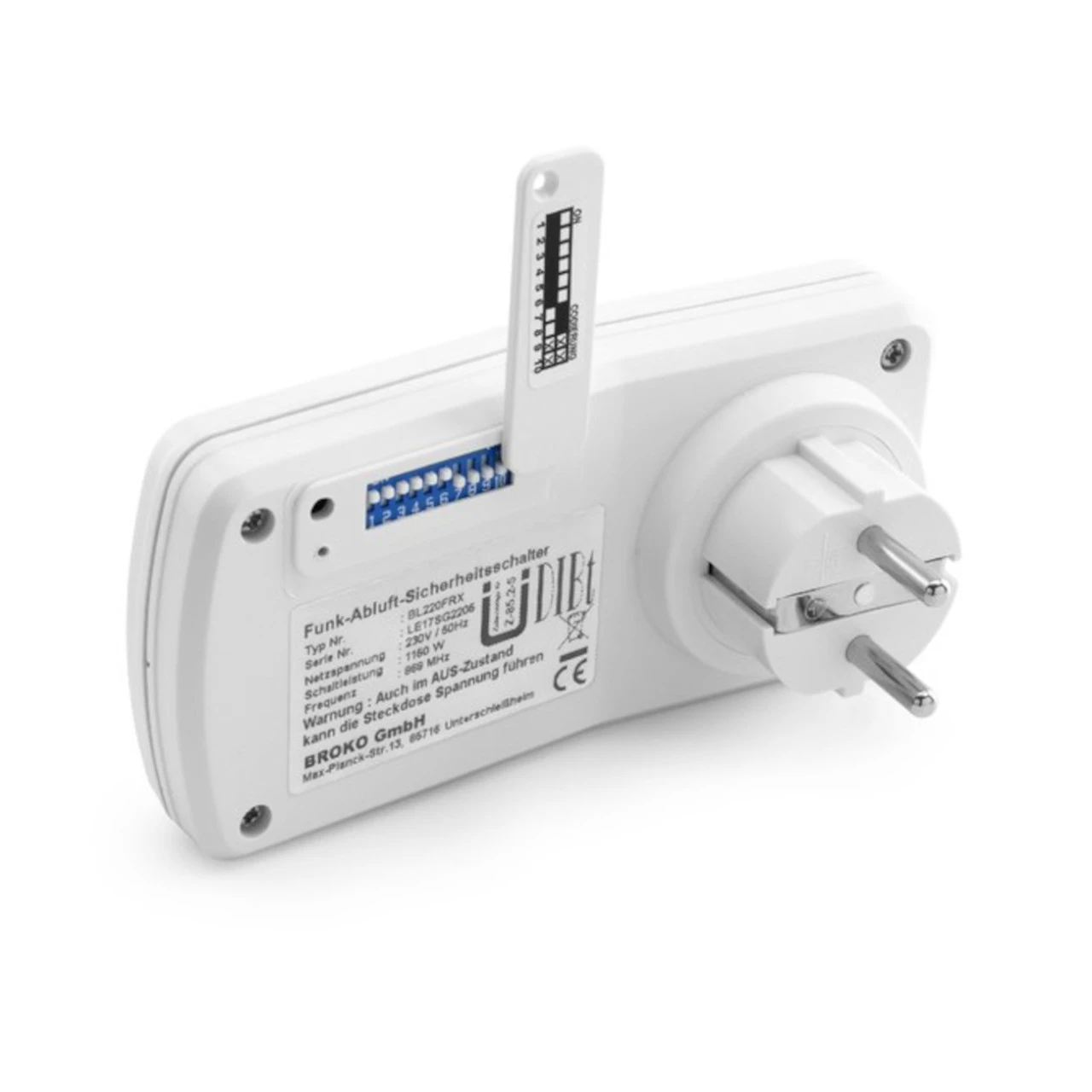

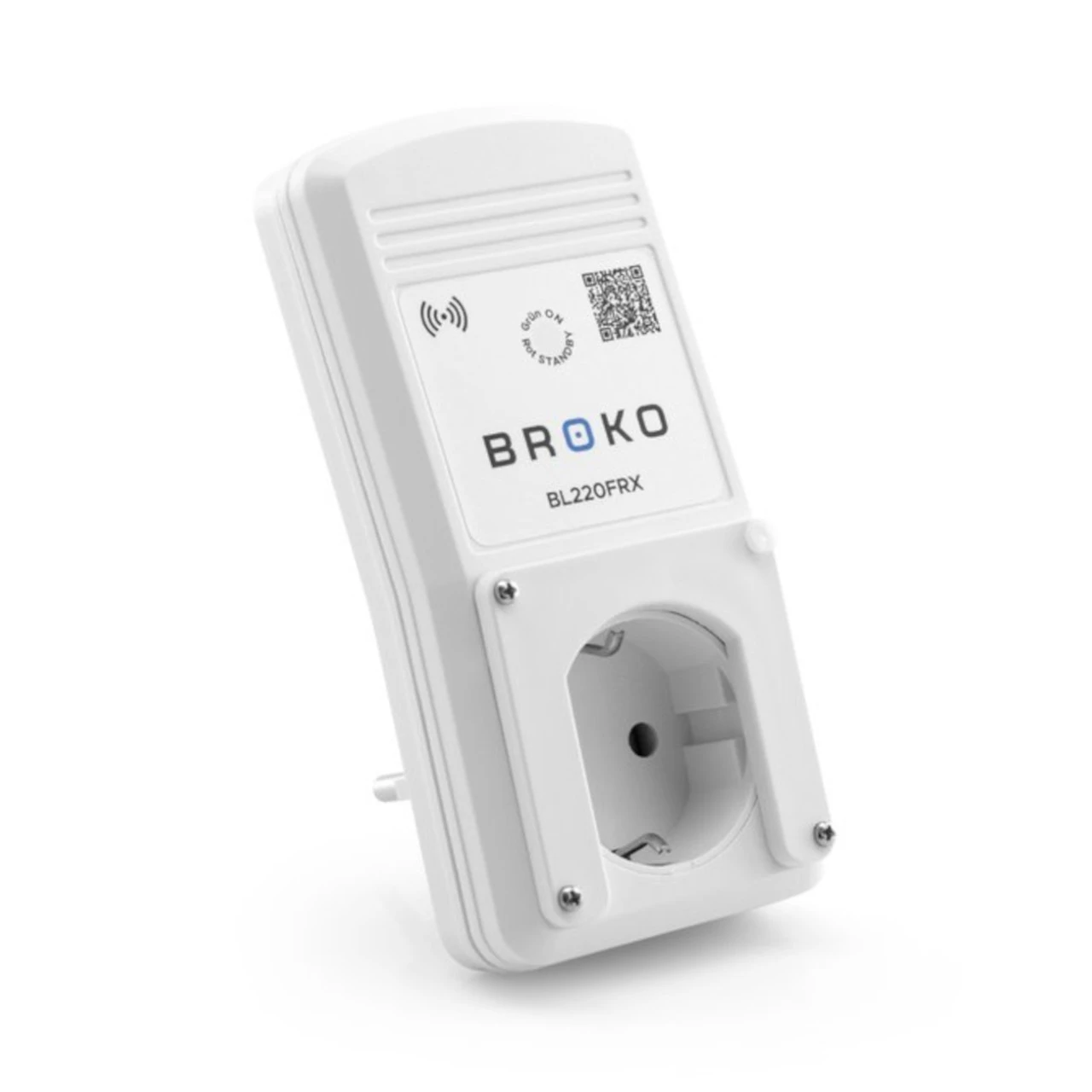

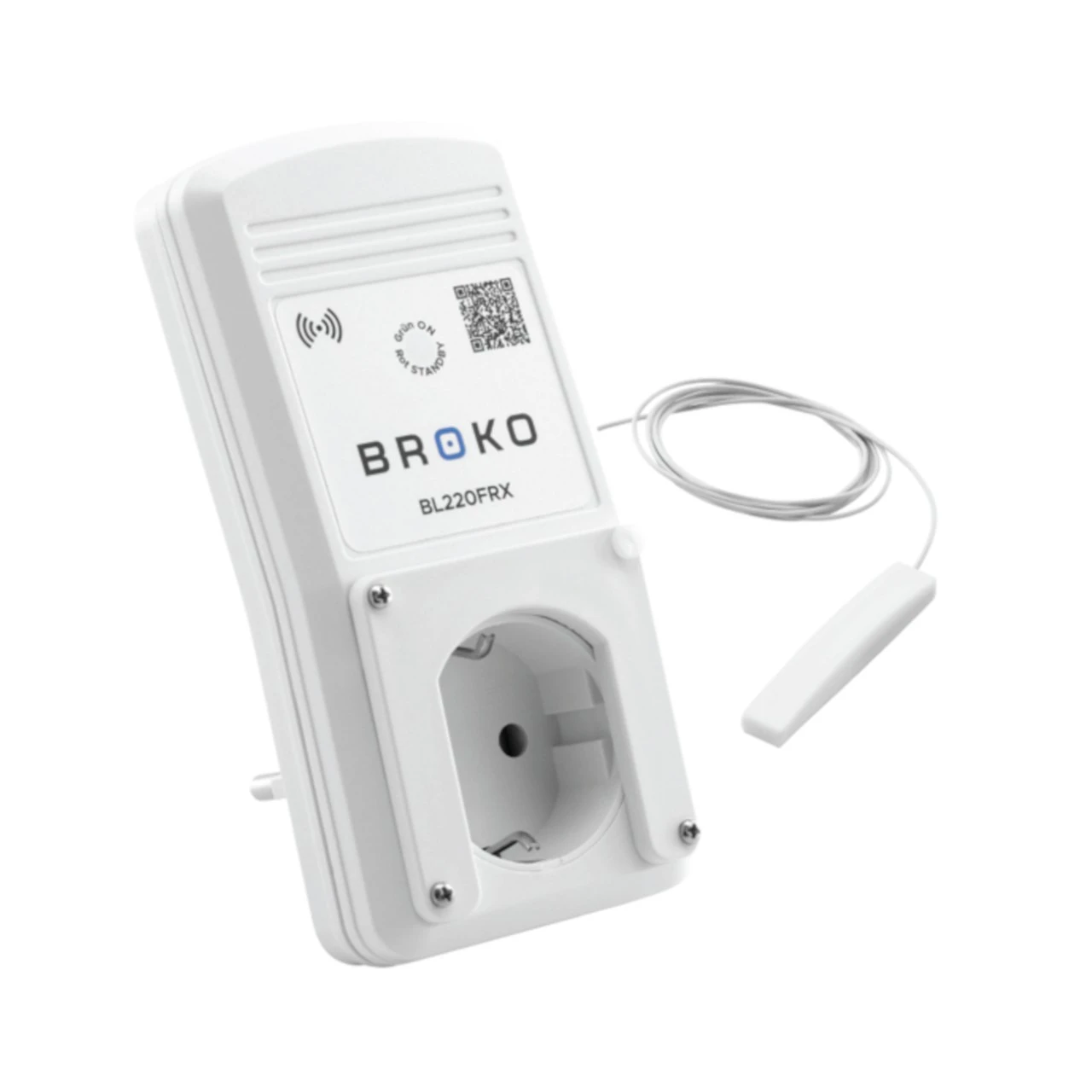

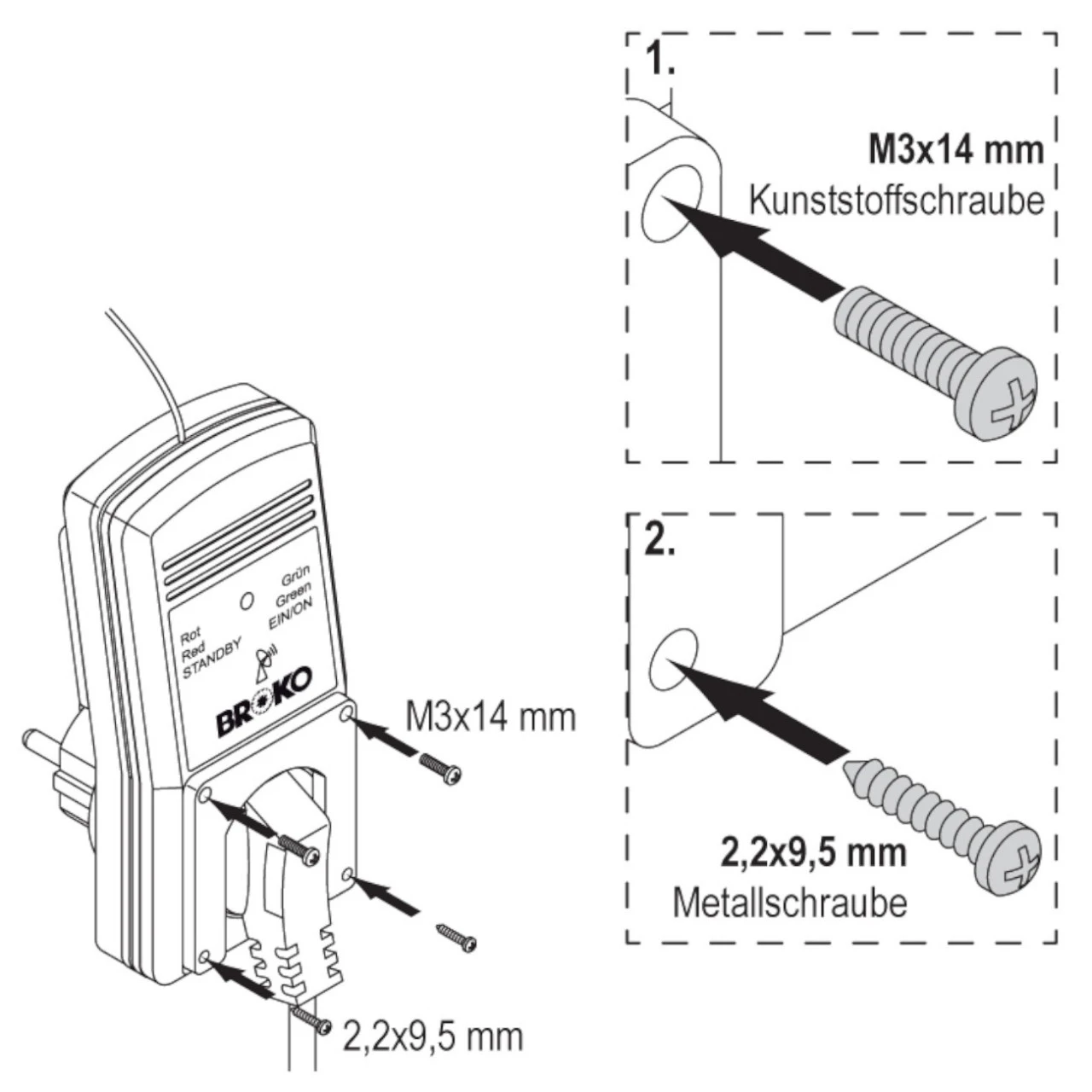

Funk-Sicherheitsschalter BL220FRX – Empfänger

Stromversorgung: 230 V AC / 50Hz

Leistungsaufnahme: 3W

Schaltleistung: 230 V AC, 6 A, 1150W, 1pol.

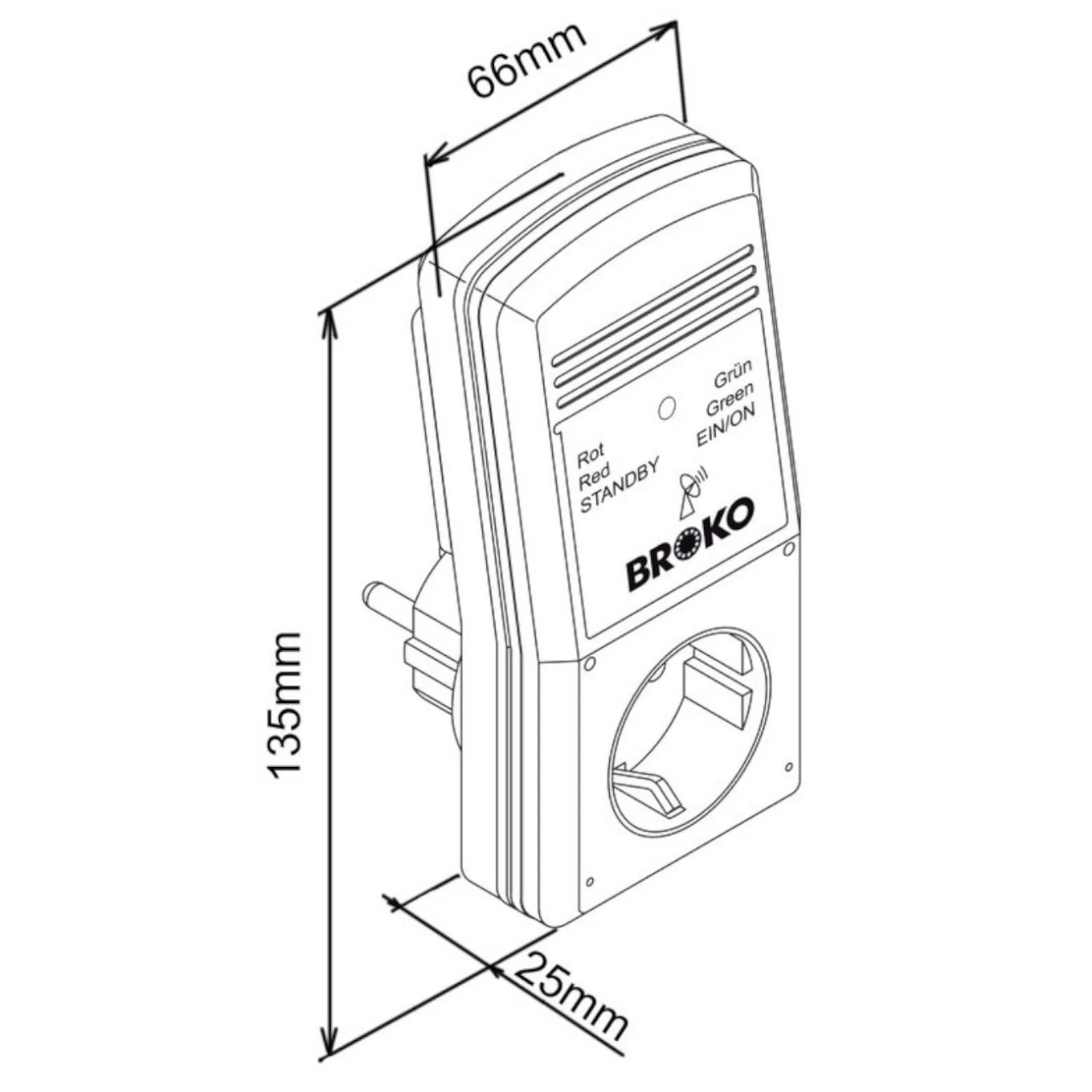

Abmessungen: 135 x 65 x 75mm (L x B x H)

Gewicht: ca. 350g

Schutzklasse I, Schutzart: IP20

Material: ABS

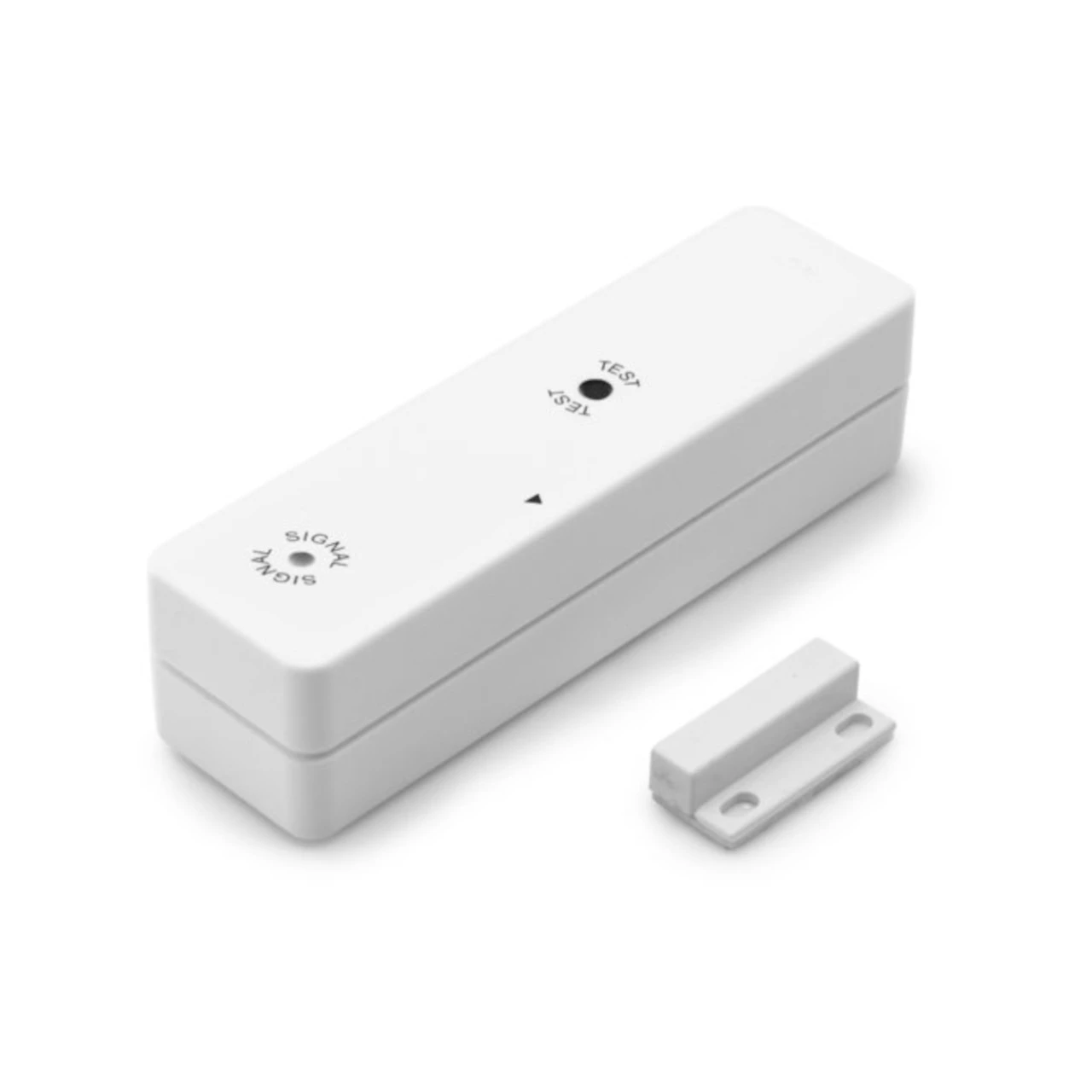

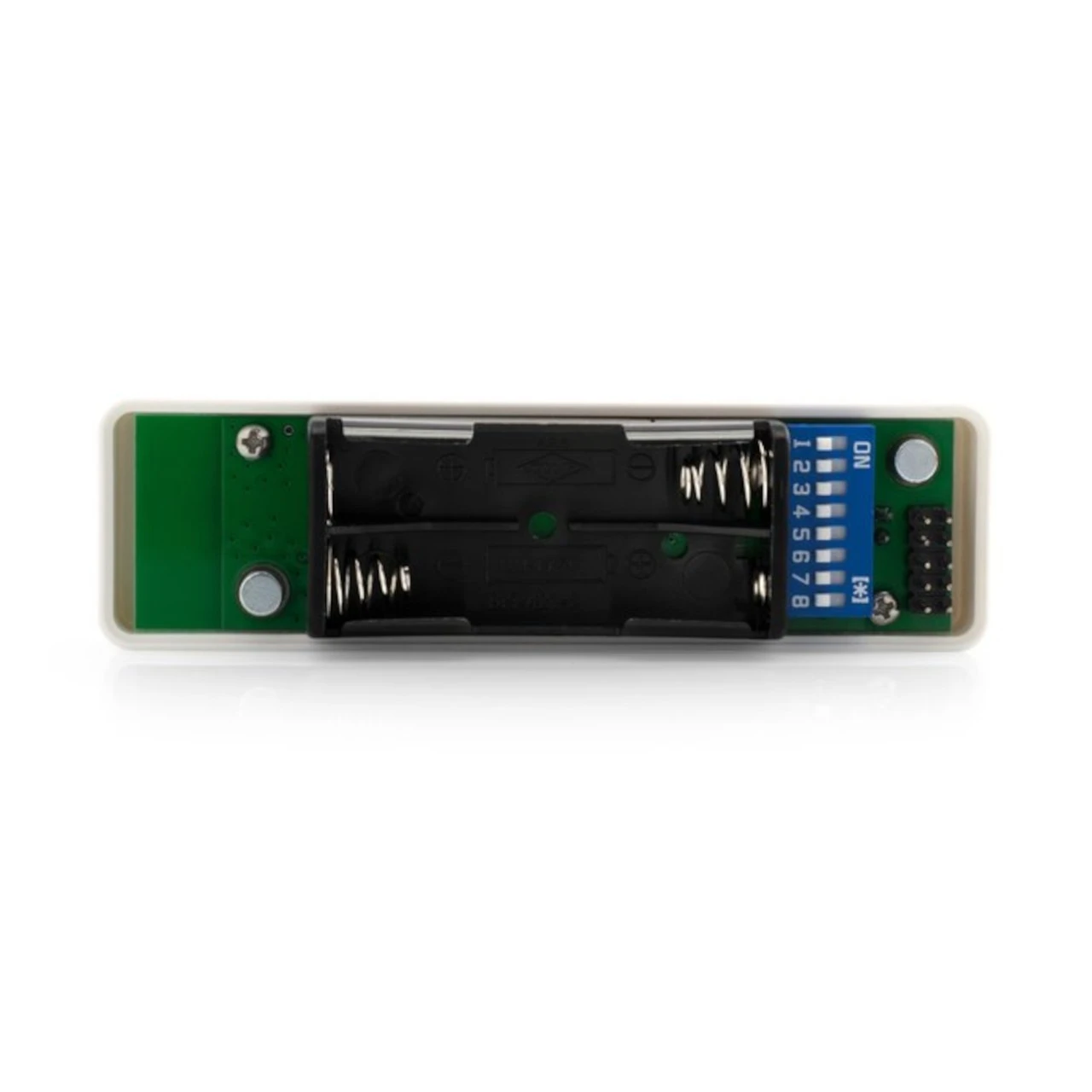

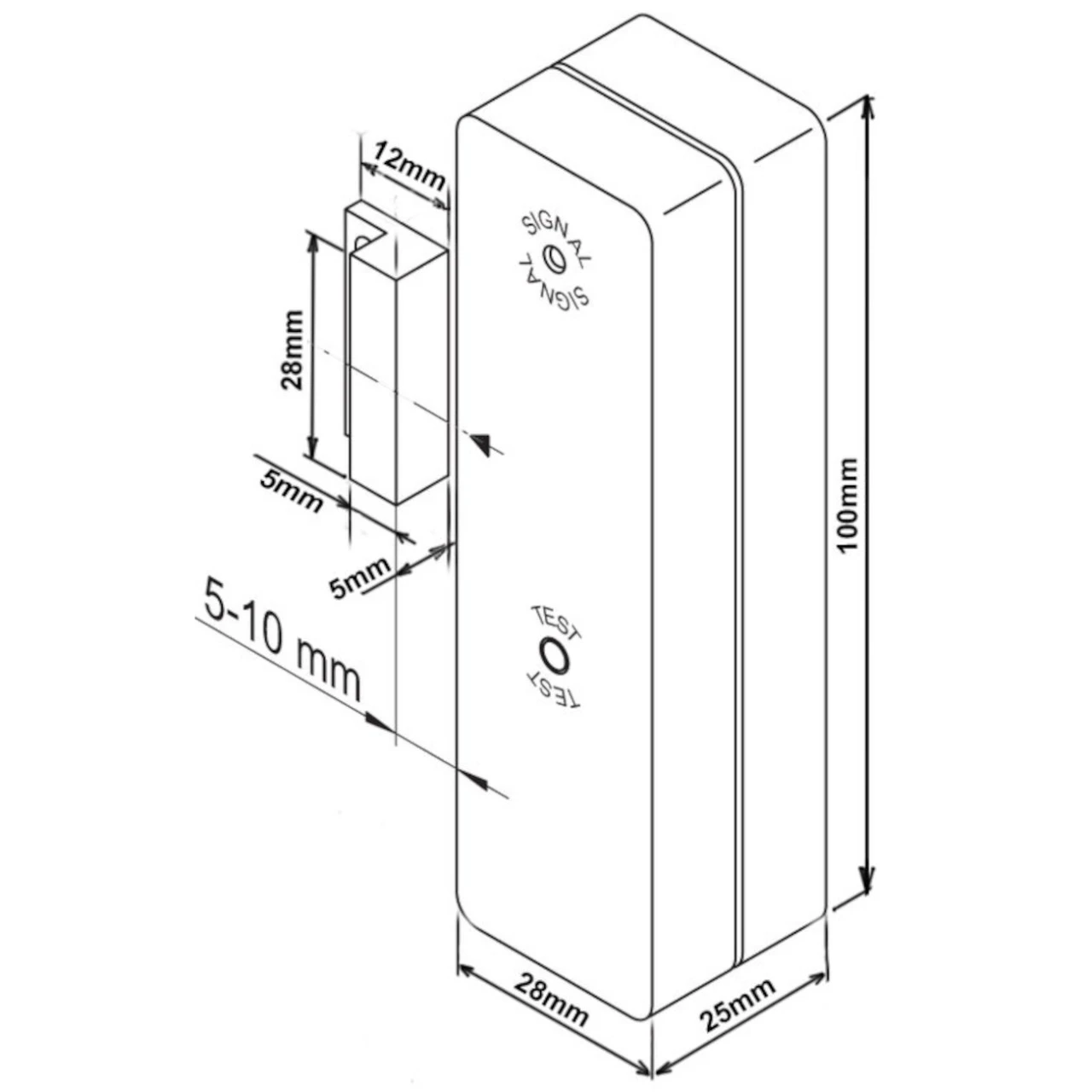

Fenster-Funksender BL220F(TX)

Sendefrequenz: 868 MHZ

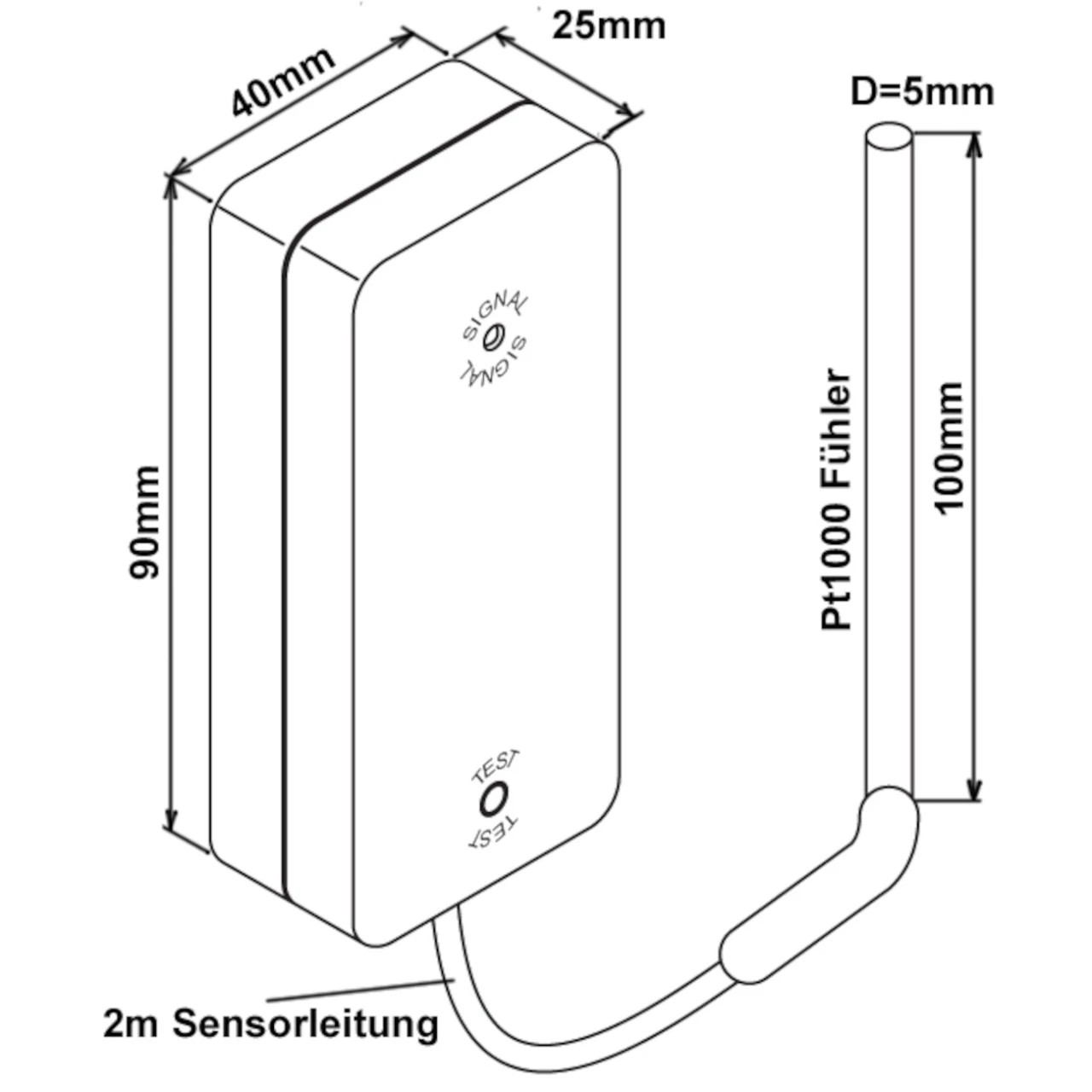

Gehäuse: 90 x 40 x 25mm (L x B x H)

Magnet: 28 x 12 x 7mm (L x B x H)

Betriebsspannung: 3 V (2xAAA Batterie)

Gewicht: 50g

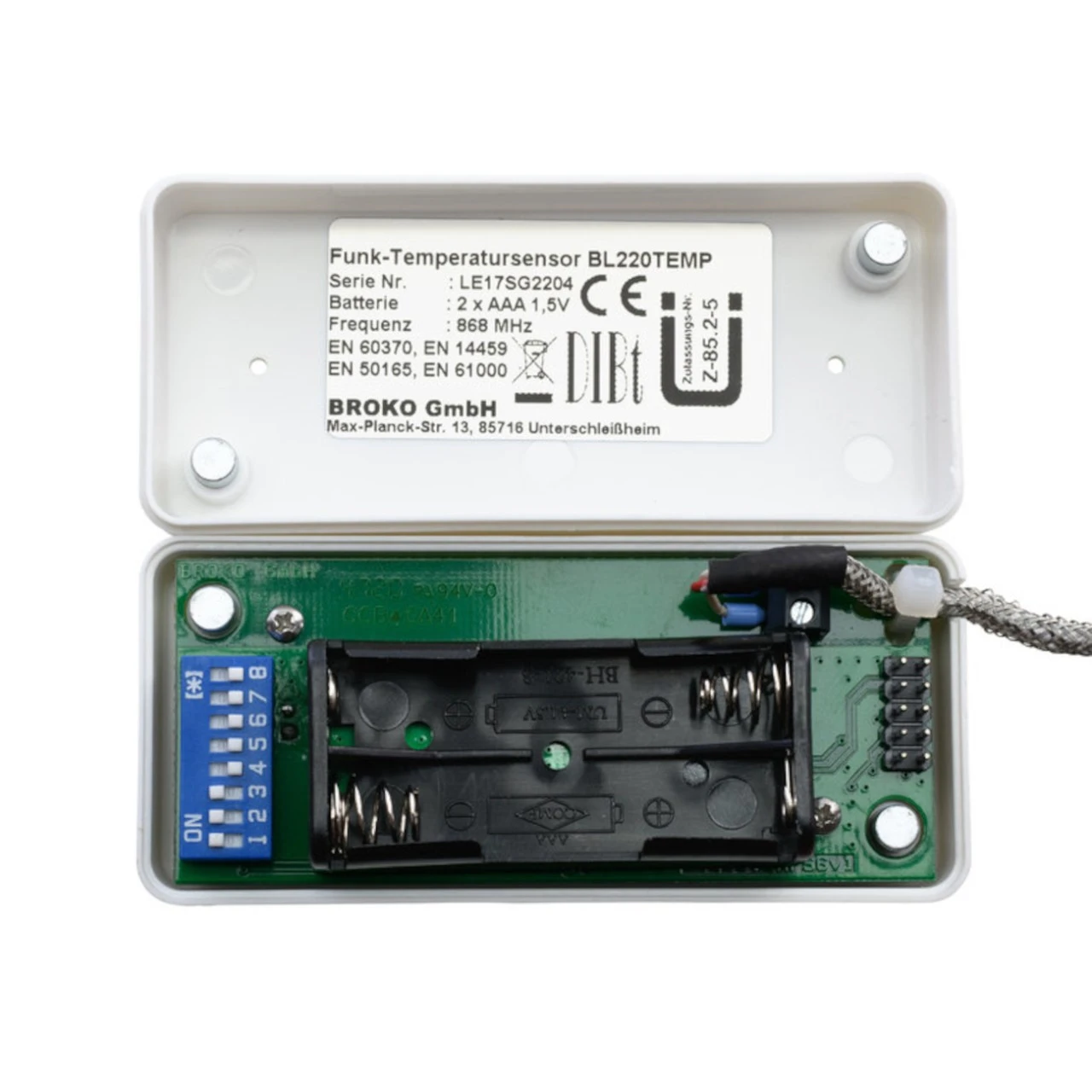

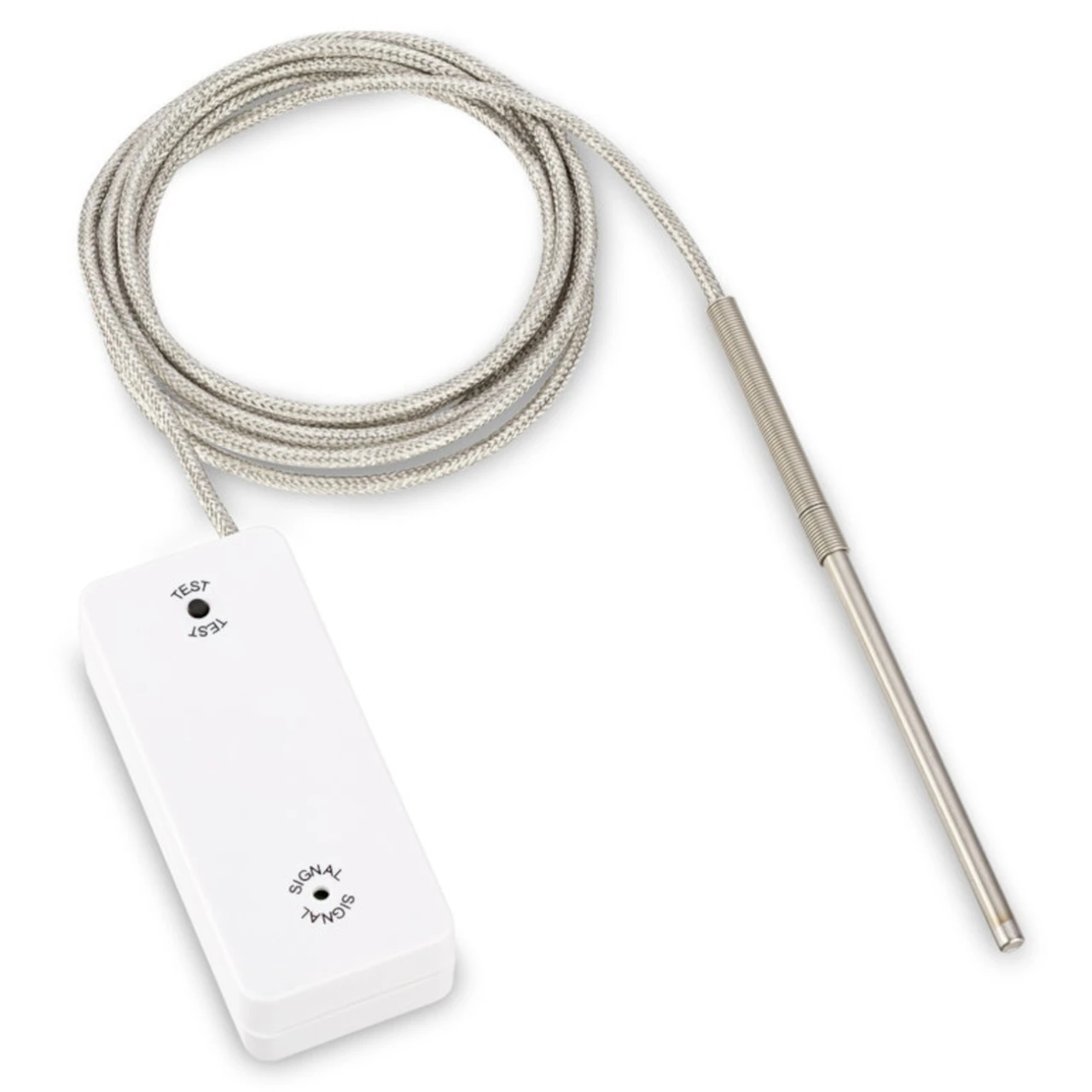

Funk-Temperatursensor BL220TEMP

Temperaturfühler: Pt1000, Kabellänge 2m, bei Bedarf verlängerbar – bei zu großem Abstand zum Empfänger und/oder Trennwand -Klemmanschluß!

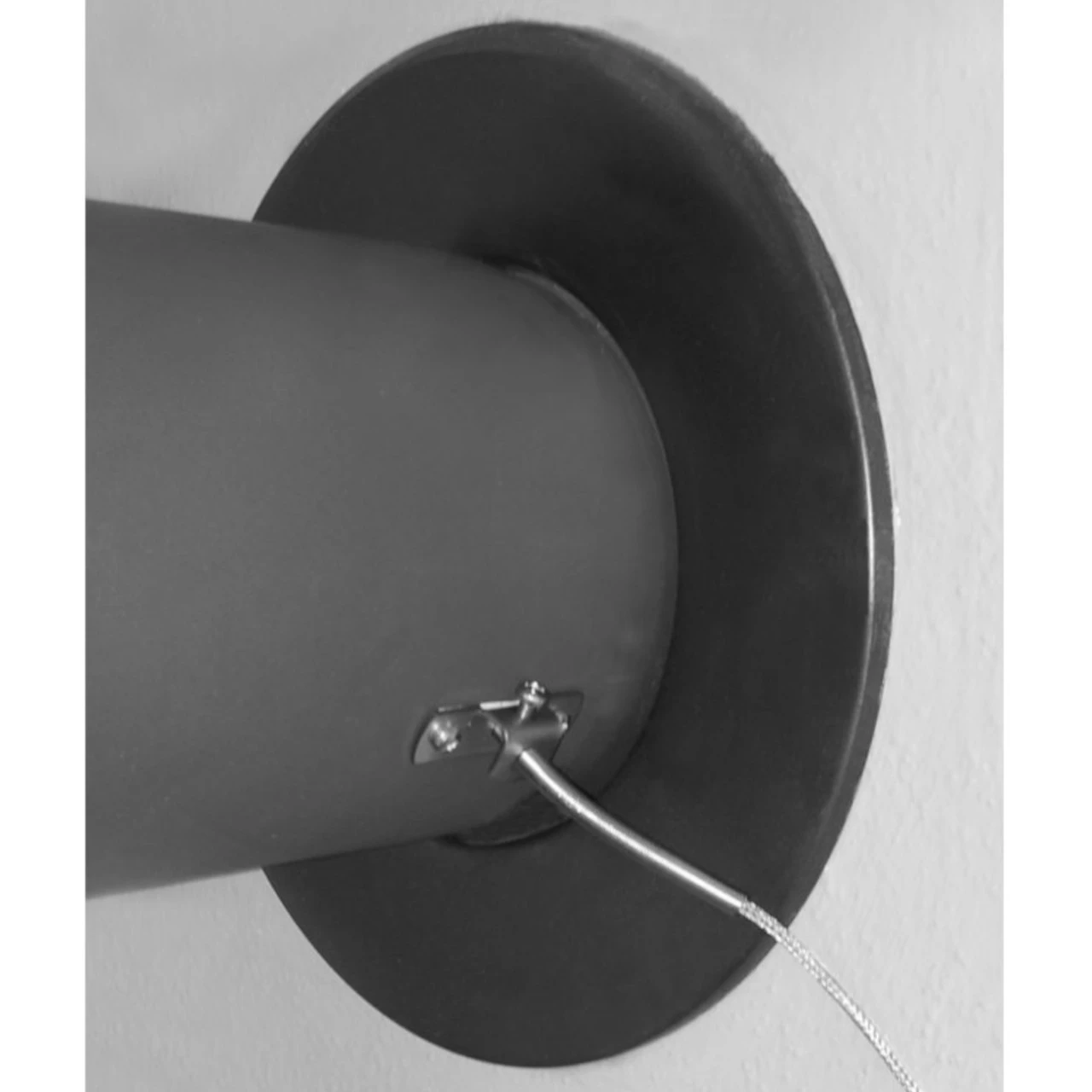

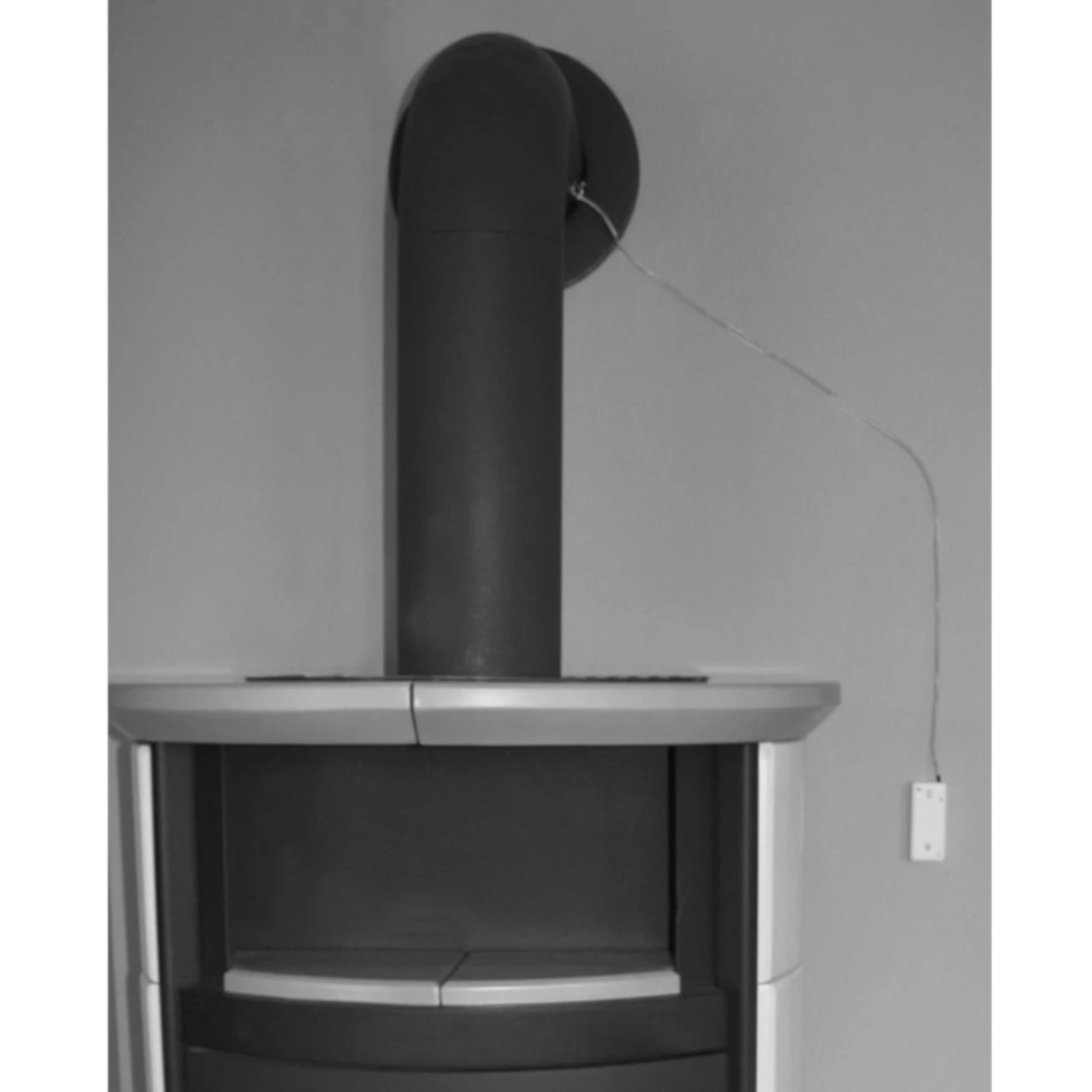

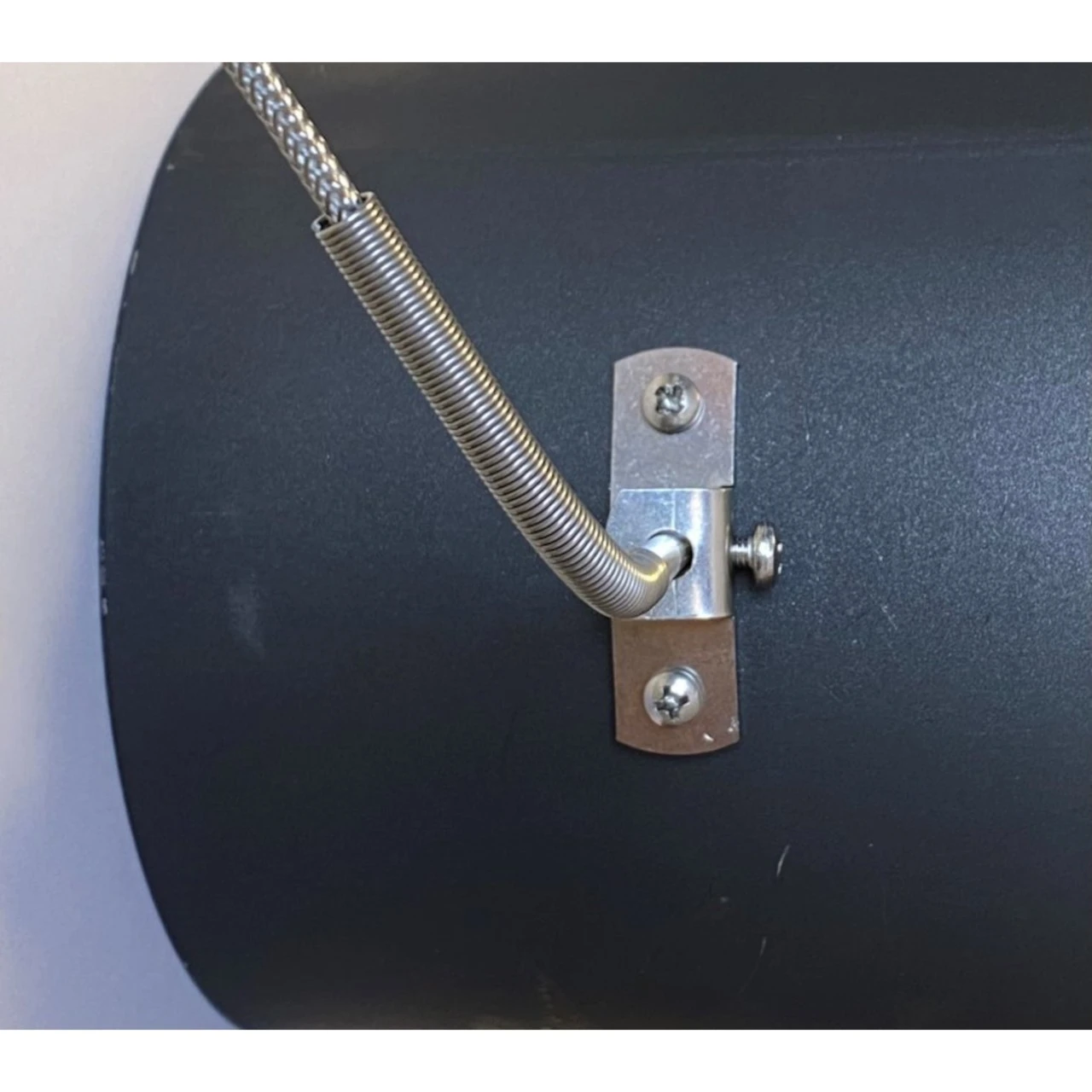

Temp. Bereich: – 50 bis 500°C (Sensor wird ins Rauchrohr integriert)

Funk-Sender: Frequenz 868 MHZ

Betriebsspannung: 3 V (2xAAA Batterie)

Wichtig: Bei der Montage des Temperaturfühlers ist zu beachten, dass der Sender nicht hinter einer Verkleidung montiert wird, die eine Abschirmung der Funksignale zur Folge hat
