Broko BL220FiT FunkSicherheitschalter Temperatursensor (Einbauversion)

Produktinformationen „Broko BL220FiT FunkSicherheitschalter Temperatursensor (Einbauversion)“

Vorteile dieses Systems in gegensatz zu den BL220FT:

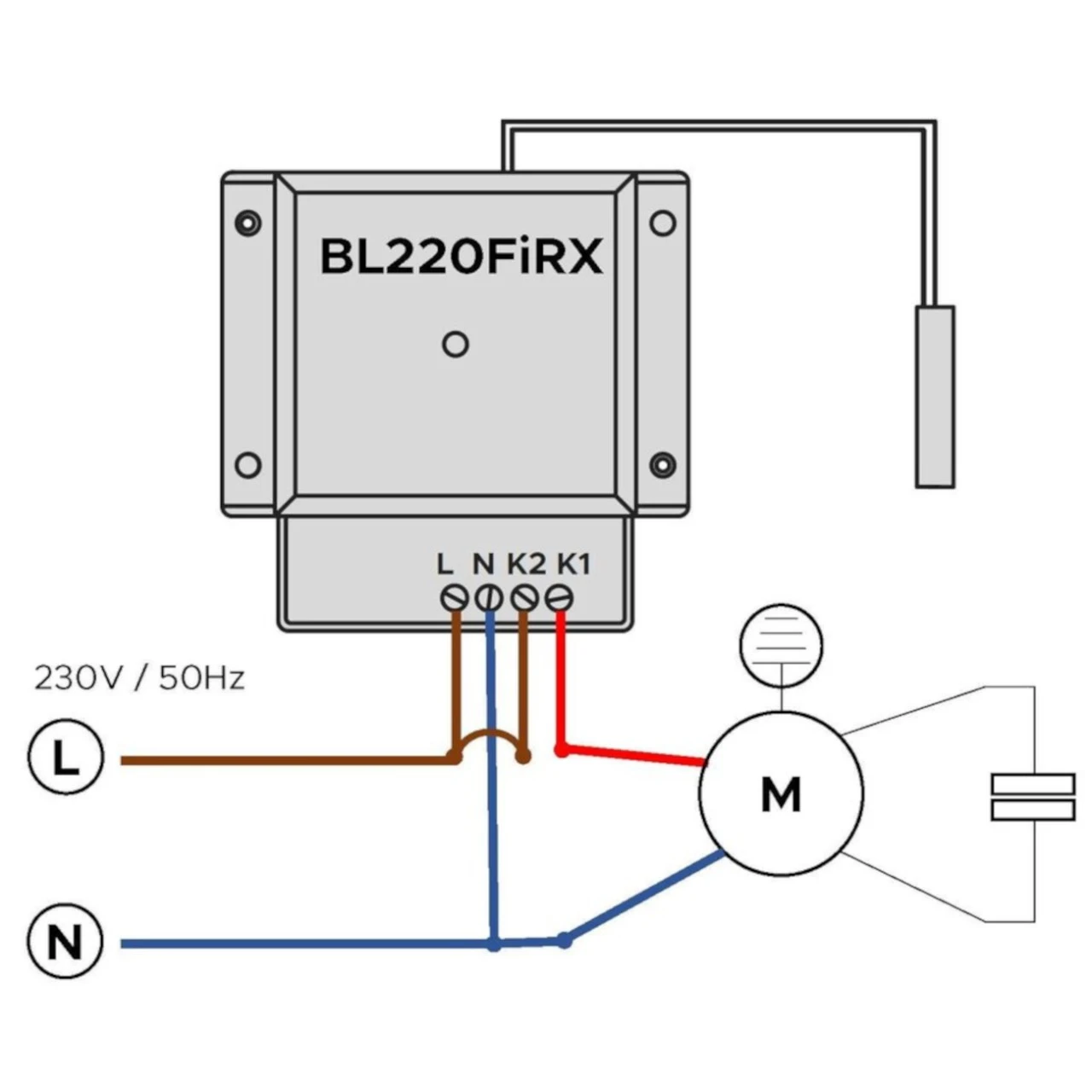

Gesteuert wird nur der Lüfter, die Beleuchtung bleibt an! – Da der Schalter in die Dunstabzugshaube eingebaut wird, kann die Leitung zum Lüftermotor separat gesteuert werden.

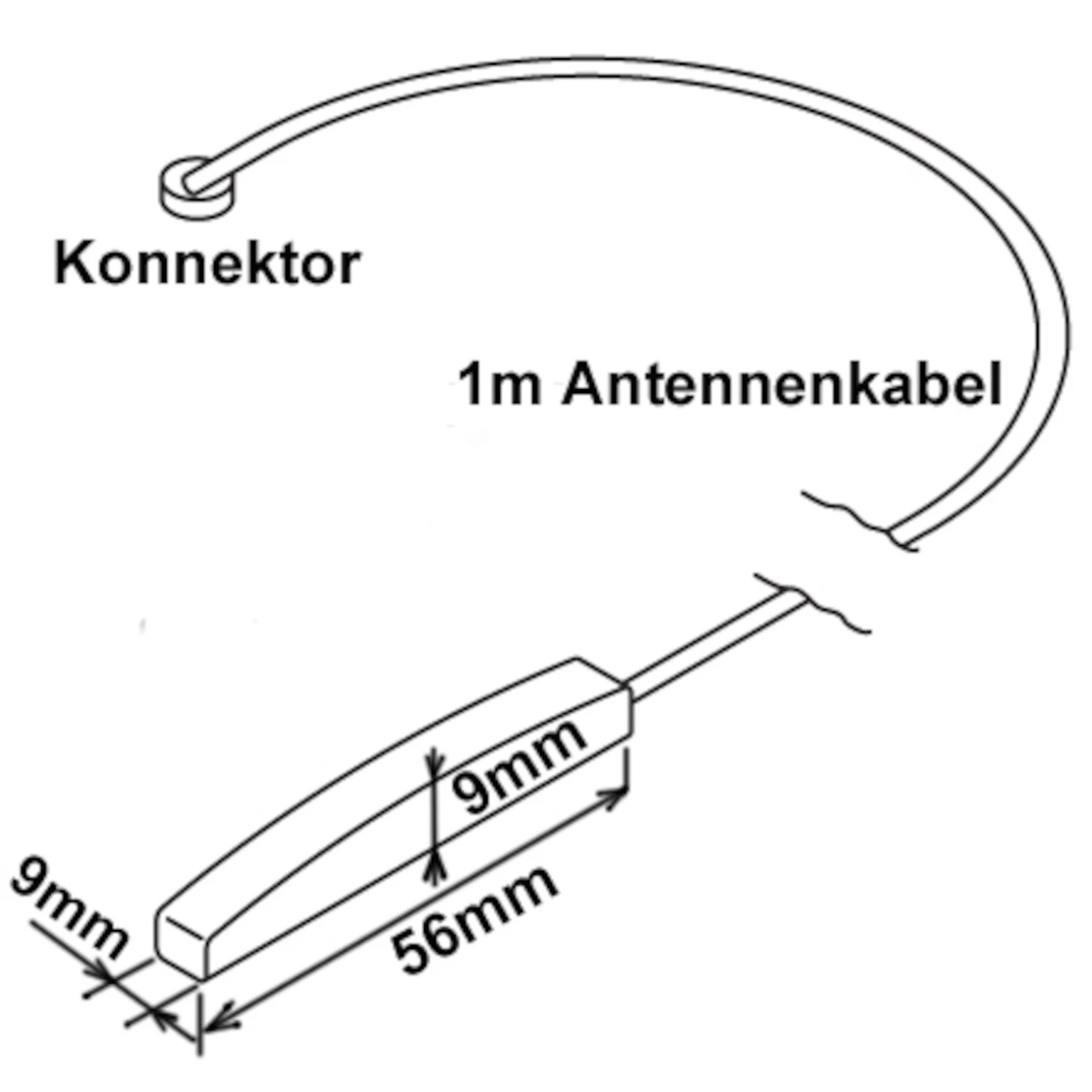

Funkempfang ohne Störung! – Der BL220Fi wird überall dort verwendet, wo schwierige Empfangsumstände eine sichere Funktion des Basismodels erschweren. Eine typische Anwendung ist bei sog. Turm- oder Inselhauben, wo der Abluft-Schalter hinter einer Verkleidung aus Edelstahl montiert wird. Diese Metallverkleidung schirmt die interne Antenne des Abluft-Schalters ab und die Signale vom Funk-Sender können dadurch nicht immer störungsfrei empfangen werden. Bei dem BL220Fi bietet eine externe Antenne die Abhilfe – sie kann außen an der Metallverkleidung oder Decke montiert werden und optimiert einen ungestörten Empfang der Steuersignale. Die Außenantenne ist mit dem BL220Fi durch ein 100cm langes, 1,3mm dünnes Antennenkabel verbunden.

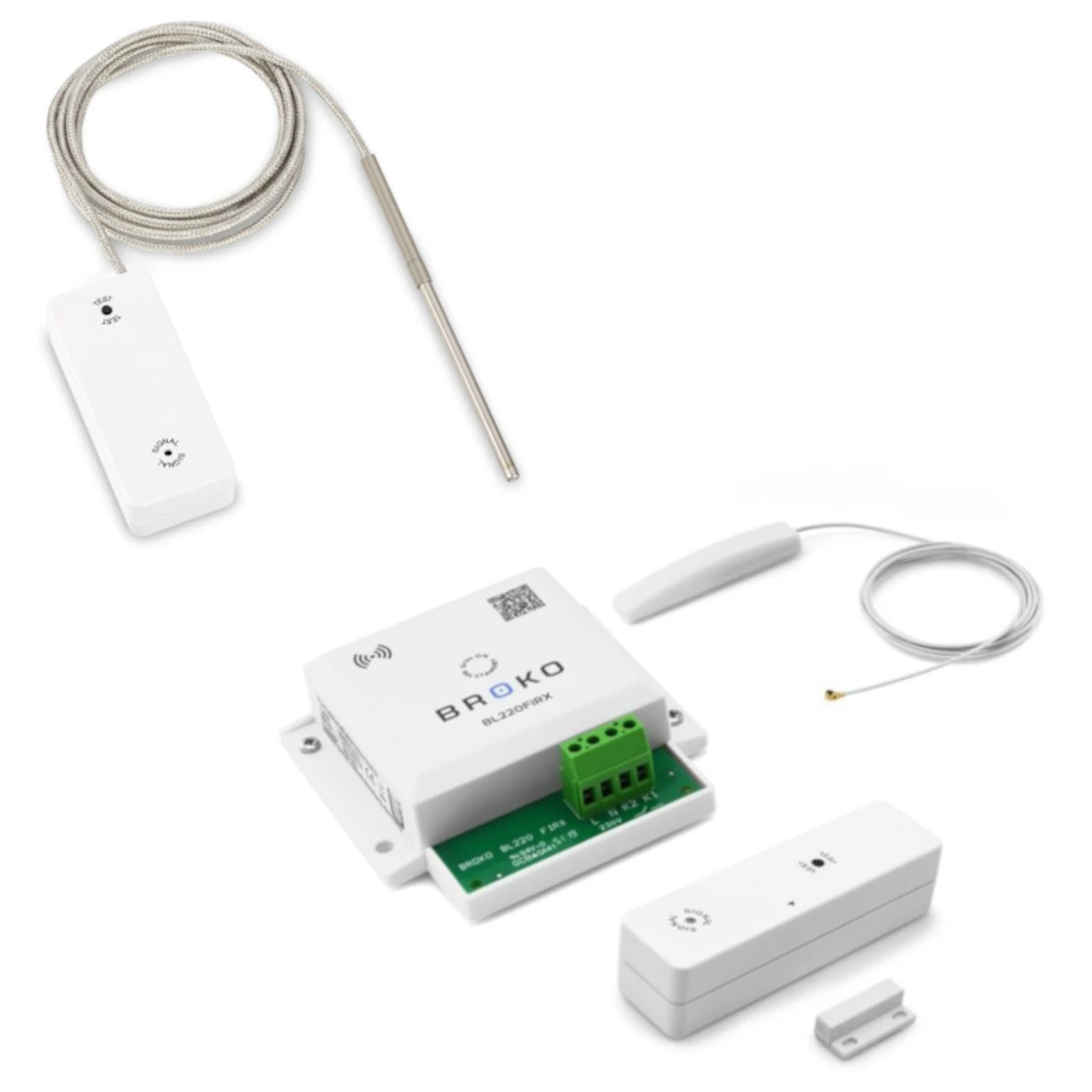

Dieses System ist eine Kombination der von DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FiRX (Empfänger) – Fenster-Funksender BL220FTX – und eines Funk-Temperatursensors BL220TEMP, der überwacht, ob die Feuerstätte (Kamin, Kaminofen) in Betrieb ist.

Der Abluftschalter verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Kamin, Heizkohleofen, Kaminofen, Gastherme, Kohleheizung) und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren werden durch das Magnet-Einschaltsystem nur bei geöffnetem Fenster in Betrieb genommen. Der Schutz des Betreibers gegen Vergiftung mit Kohlenmonoxyd ( CO ) ist dadurch entscheidend unterstützt. Dies wird auch gesetzlich durch die Feuerungsverordnung (FeuVO NRW § 4) vorgeschrieben.

Die Dunstabzugshaube kann also entweder vom Fensterkontakt (wenn das Fenster geöffnet wird) oder vom Funk-Temperatursensor (wenn die Feuerstätte nicht befeuert wird) freigegeben werden (in Betrieb genommen werden). Hier wird im Rauchrohr die Abgastemperatur gemessen und wenn diese Temperatur 40°C erreicht, wird das Senden des Freischaltsignals abgebrochen. Um die Dunstabzugshaube wieder in Betrieb zu nehmen, muss das Fenster mit dem Fenster-Funksender geöffnet werden.

Die Highlights dieser Neuentwicklung

1) Extrem hohe Sicherheit – wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt – wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall – wird der Funkschalter – und dadurch auch die Stromzufuhr zur Abzugshaube – nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher unerreichbares Sicherheitsniveau.

2) Sehr niedrige Störanfälligkeit – wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen in dem zukunftweisenden 2,4GHz Frequenzbereich eingestellt werden können. Die bekannten Funktionsstörungen durch andere Sender wie z.B. wireless LAN gehören der Vergangenheit an.

3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert

Technische Angaben:

Zertifiziert nach folgenden Normen: DIBT, EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, 301 489-3, EN 300 400-1, EN 300 400-3 (EMV – elektromagnetische Verträglichkeit)

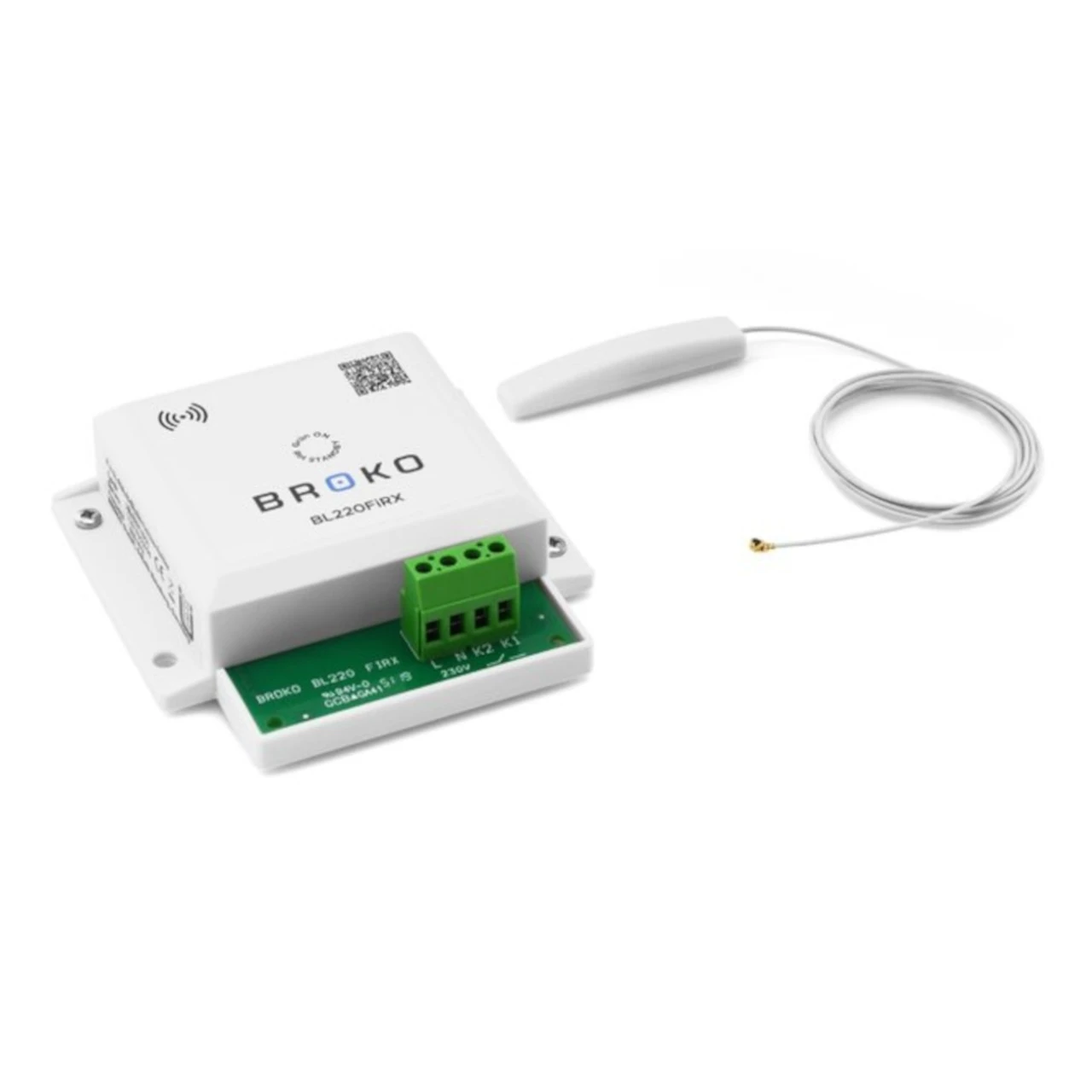

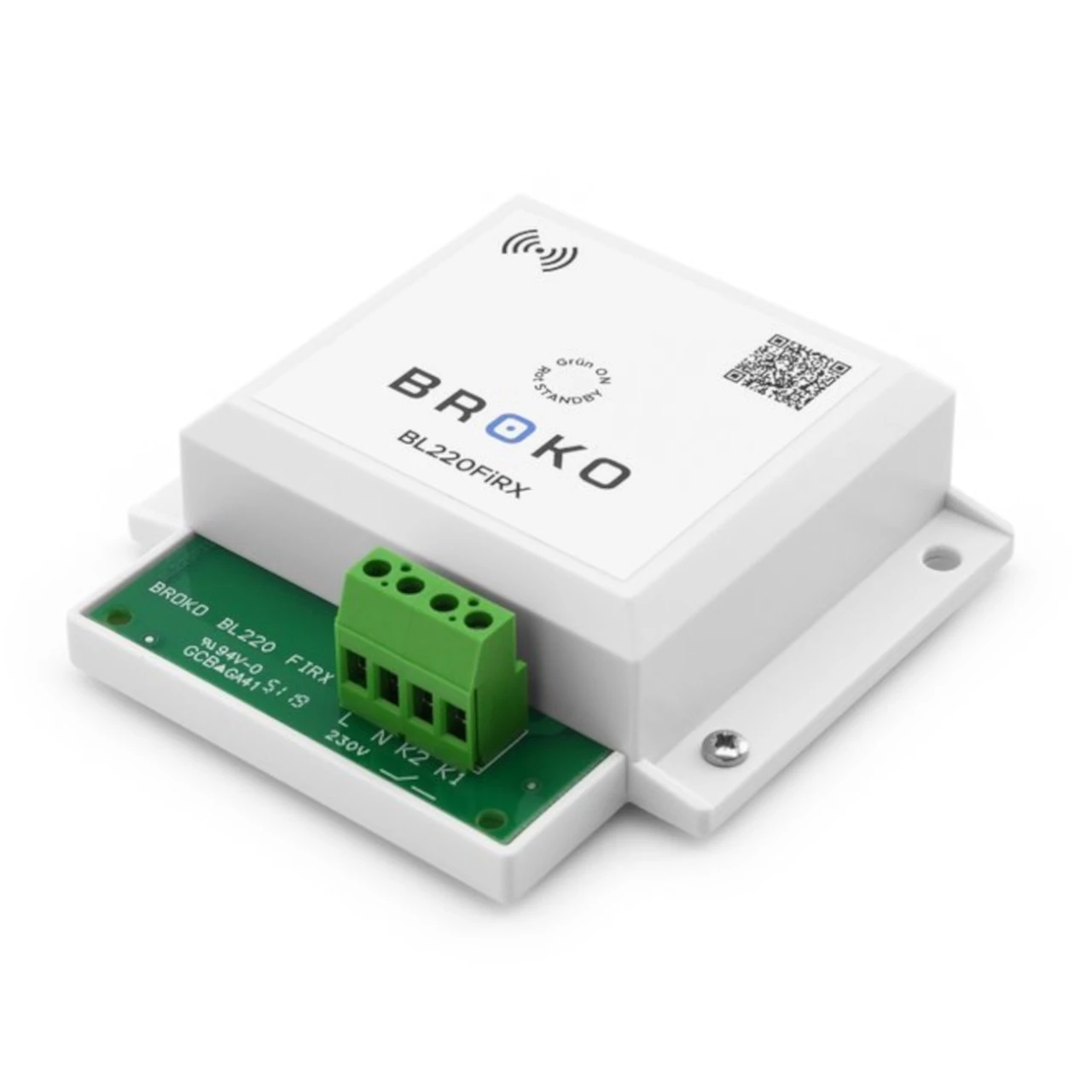

Funk-Sicherheitsschalter BL220FiRX – Empfänger – inkl. Antenne

Stromversorgung: 230 V AC / 50Hz

Leistungsaufnahme: 3W

Schaltleistung: 230 V AC, 6 A, 1150W, 1pol.

Abmessungen: 135 x 65 x 75mm (L x B x H)

Gewicht: ca. 350g

Schutzklasse I, Schutzart : IP20

Material : ABS

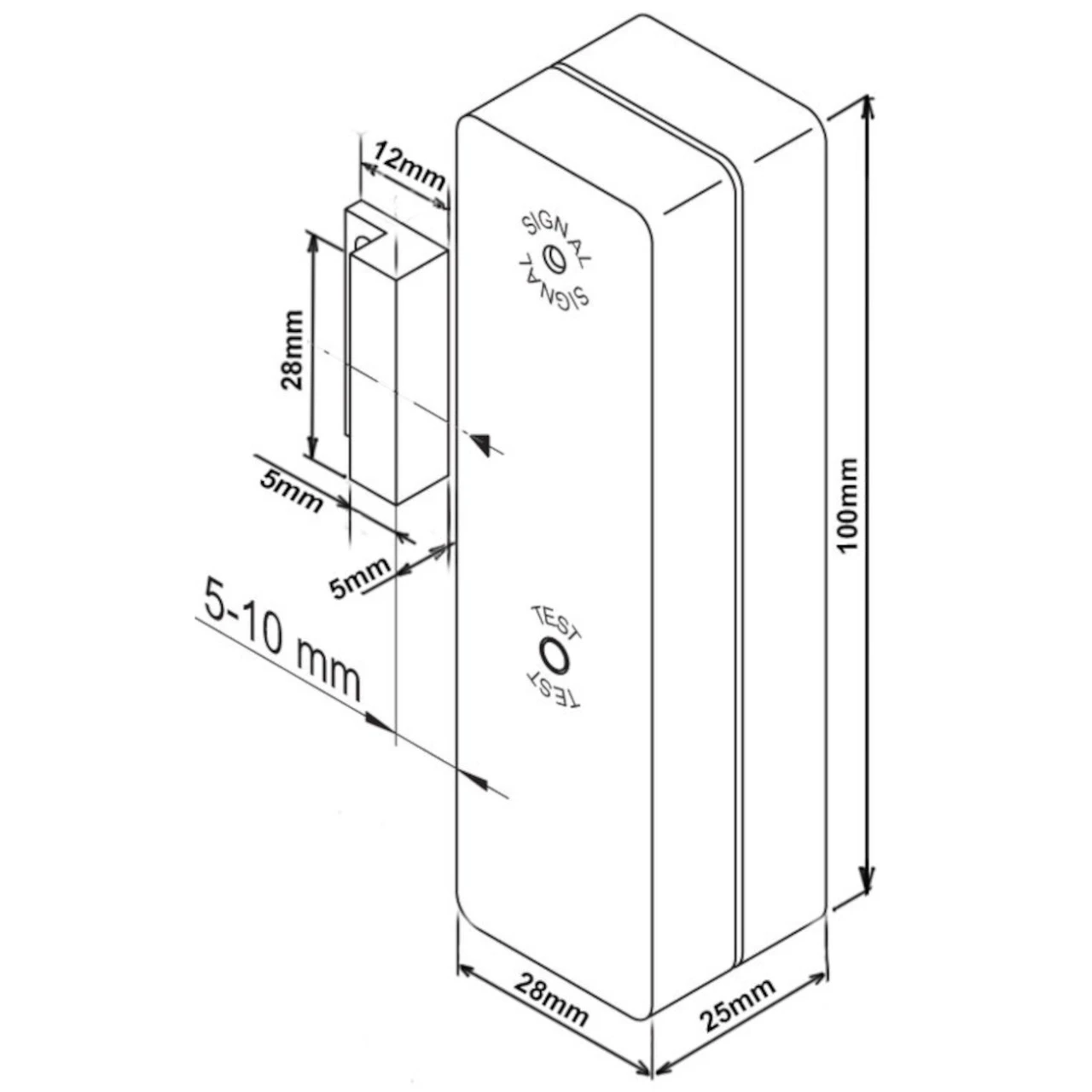

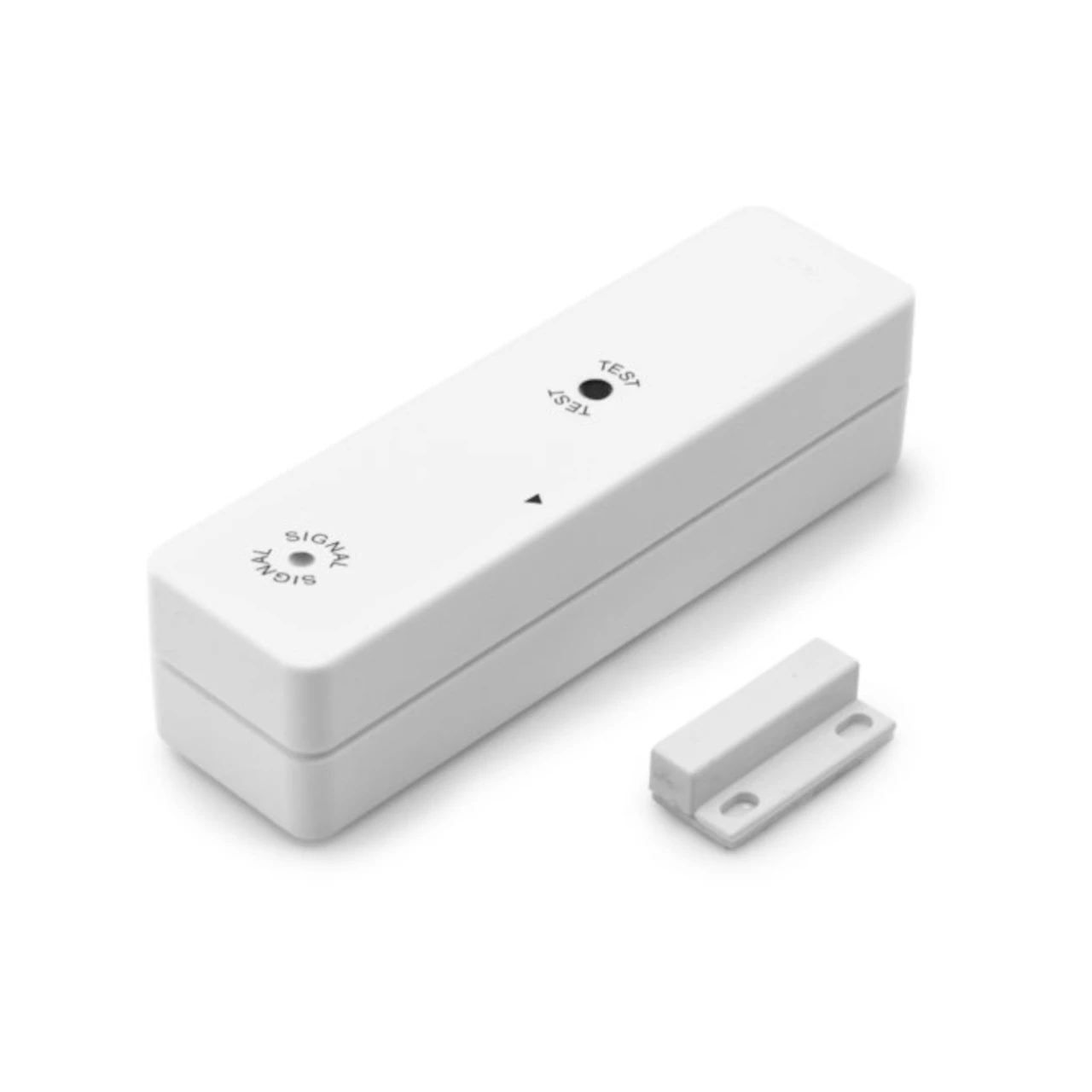

Fenster-Funksender BL220FTX

Sendefrequenz: 868 MHZ

Gehäuse: 90 x 40 x 25mm (L x B x H)

Magnet: 28 x 12 x 7mm (L x B x H)

Betriebsspannung: 3 V (2xAAA Batterie)

Gewicht: 50g

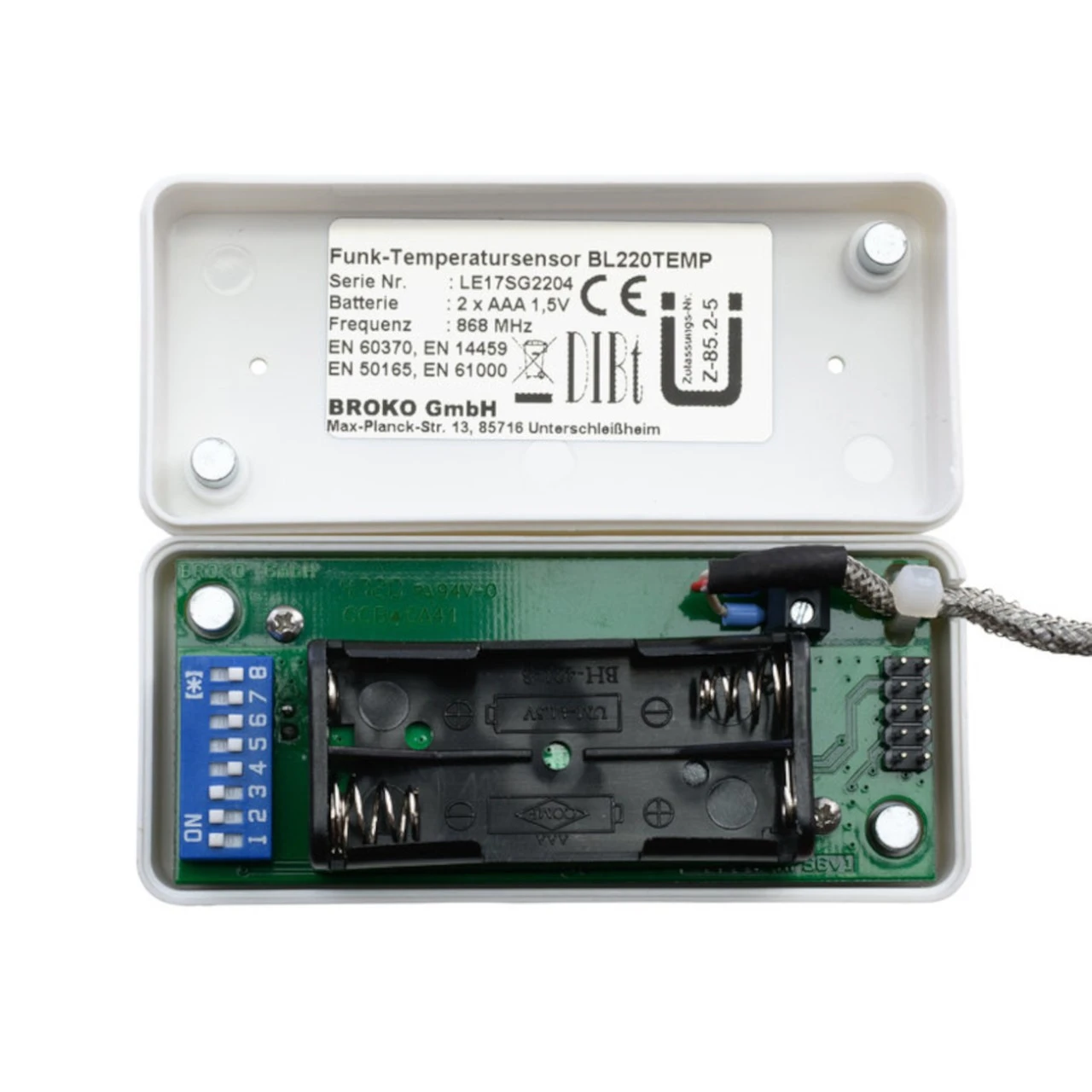

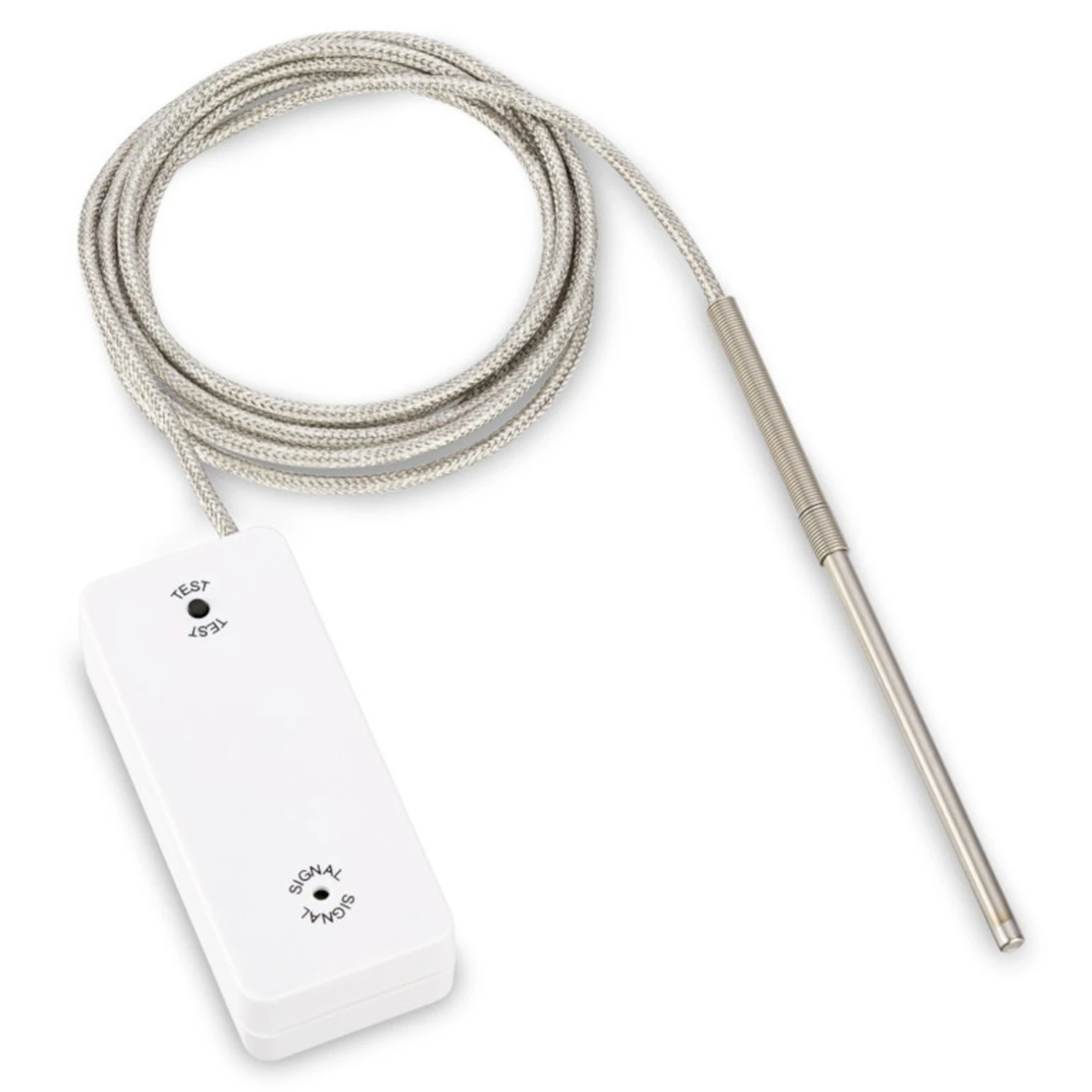

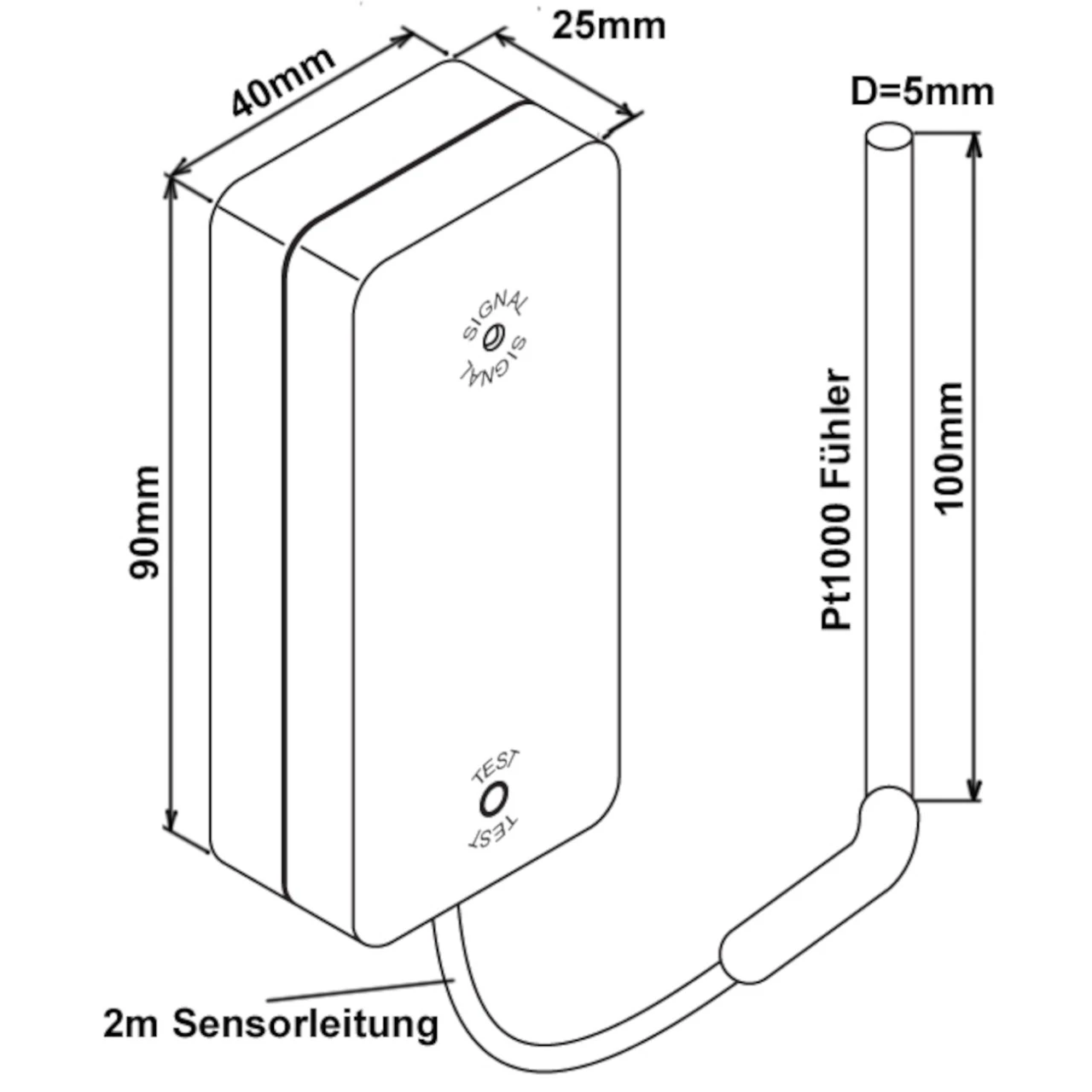

Funk-Temperatursensor BL220TEMP

Temperaturfühler: Pt1000, Kabellänge 2m, bei Bedarf verlängerbar – bei zu großem Abstand zum Empfänger und/oder Trennwand -Klemmanschluß!

Temp. Bereich: – 50 bis 500°C (Sensor wird ins Rauchrohr integriert)

Funk-Sender: Frequenz 868 MHZ

Betriebsspannung: 3 V (2xAAA Batterie)

Achtung! Für Dunstabzugshauben mit BLDC Motor ist dieses Gerät nicht geeignet! Fragen Sie bei Ihren Dunstabzugshauben Hersteller nach.
